تفاصيل المنتج:
|
| باستخدام الجهد: | 12-24 كيلو فولت | تشغيل التيار: | 630 أمبير 1250 أمبير 2000 أمبير |
|---|---|---|---|
| قدرة الكسر: | 20 كيلو أمبير كحد أقصى | نوع: | قابل للسحب |
| إبداعي: | الصين | مصنع: | KNKONG-ELECTRIC |
| إبراز: | قواطع دوائر VCB المعيارية القابلة للسحب,قاطع دائرة VCB 20KA,قواطع دوائر ISO VCB |
||

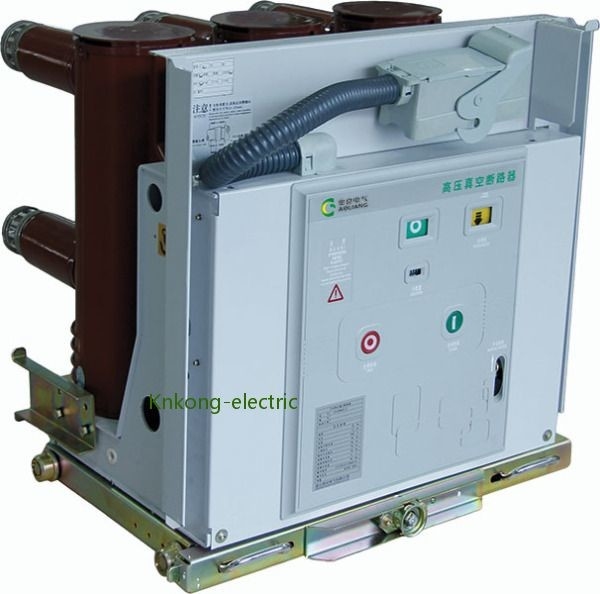

20KA تكسير متناوب القطب الصلب المختوم القابل للسحب سلسلة VCB 12KV VS1
الجهد: ١٢-٢٤ كيلو فولت
التيار: 630-1250A-2000A
كسر التيار: 20KA كحد أقصى
النوع: قابل للسحب
نظرة عامة على المنتج
الدائرة الثانوية
تستخدم لوحة دائرة التحكم الثانوية لقاطع الدائرة الفراغية VS1 من Knkong-electric تصميمًا معياريًا.يستخدم التوصيل الكهربائي للآلة سدادات ذات إبزيم عالي الجودة ، وهي ملائمة للاستبدال وتضمن تشغيلًا موثوقًا للتوصيل الكهربائي.
عازلة زيت عالية الأداء
يمكن أن يقلل المخزن المؤقت للكسر عالي الأداء بشكل كبير من سعة التجاوز والظهر الزنبركي الناتج عن التلامس المتحرك لقاطع الدائرة الفراغية VS1 أثناء الكسر ، وتجنب التجاوز في التلامس المتحرك مما يؤدي إلى إجهاد جزئي من منفاخ قاطع الفراغ. متانة.مع انخفاض سعة الارتداد للتلامس المتحرك ، لم يتم العثور على ظاهرة إعادة الإشعال في اختبار بنك المكثف المحول.
المعايير الفنية
| لا. | غرض | وحدة | معامل | ||||||
| 1 | الفولطية | كيلو فولت | 12 | ||||||
| 2 | تردد مصنف | هرتز | 50/60 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة تردد الطاقة تحمل الجهد (rm s) |
كيلو فولت |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | التصنيف الحالي لكسر الدائرة القصيرة |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيف الصمود في الوقت القصير الحالي | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
تصلب متعدد
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
تصلب متعدد
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
تصلب متعدد
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μ Ω |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
