تفاصيل المنتج:
|
| الجهد االكهربى: | 40.5 كيلوفولت | تيار: | 630 أمبير 1250 أمبير 2500 أمبير |
|---|---|---|---|
| تكرر: | 50 هرتز | المعايير: | مجلس التعاون الجمركي ، ISO9001 ، CE ، CB ، IEC60898 |
| OEM / ODM: | الاستفسار عن طريق البريد الإلكتروني | مصنع: | كنكونج |
| إبراز: | 40.5KV قواطع دوائر فراغ عالية الجهد,قاطع دائرة فراغ داخلي,جهد عالي VCB |
||
مقدمة المنتج
حالة الخدمة العادية
|
ارتفاع |
≤ 1000 م |
|
|
درجة الحرارة المحيطة |
الأعلى |
+ 40 |
|
دقيقة |
-15 ℃ |
|
|
الرطوبة المحيطة: الحد الأقصى لمتوسط الرطوبة |
24 ساعة ≤95٪ |
|
|
شهر واحد ≤ 90٪ |
||
|
أقصى ضغط بخار الماء |
24 ساعة 2.2kpa |
|
|
شهر واحد 1.8kpa |
||
لا يوجد تلوث واضح للهواء المحيط بدخان الغبار أو الغازات المسببة للتآكل أو القابلة للاحتراق أو البخار أو الضباب الدخاني
المعلمات الفنية VS1-40.5 / E
|
لا. |
العنصر |
وحدة |
معامل |
|
1 |
الفولطية |
ك |
40.5 |
|
2 |
تردد مصنف |
هرتز |
50 |
|
3 |
تردد الطاقة المقدرة يتحمل الجهد / 1 دقيقة |
ك |
95 |
|
4 |
دفعة الإضاءة تقييمه تحمل الجهد |
ك |
185 |
|
5 |
التصنيف الحالي |
أ |
630 1250 1600 2000 2500 |
|
6 |
تصنيف كسر التيار الكهربائي |
كا |
20 25 31.5 |
|
7 |
تصنيف الصمود في الوقت القصير الحالي |
كا |
20 25 31.5 |
|
8 |
تصنيف تيار وسم الدائرة القصيرة |
كا |
5063 80 |
|
9 |
قيمة الذروة المقدرة لتحمل التيار |
كا |
5063 80 |
|
10 |
المدة المقدرة للدائرة القصيرة |
س |
4 |
|
11 |
تسلسل التشغيل المقدر |
O-0.3s-CO-180s-CO |
|
وصف عام:

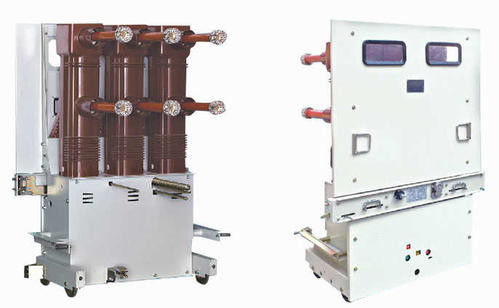

يتم استخدام قواطع الدائرة الفراغية ذات الجهد العالي من النوع VS1-40.5 / T في مجموعة المفاتيح الكهربائية KYN61-40.5 (Z).إنه أحدث نوع من معدات الإمداد بالطاقة والتوزيع.هذا المنتج يتوافق مع معيار GB1984-2003.
الخصائص التقنية:
يأخذ تصميم هذا النوع من VS1-40.5 / T في الحسبان السوق الصيني ومتطلبات المناطق الخاصة ، مما يجعل قاطع الفراغ والدوائر الموصلة في عمود مضمن من خلال ميزة العزل الصلب والتكنولوجيا المتقدمة لـ APG.
هذا لا يبسط فقط عملية تجميع العمود ويمنع مسمار التوصيل الموصل لدائرة قاطع الفراغ لتشغيل نسبة VS1 كنتيجة للفضفاضة ، ولكن أيضًا يحسن الموثوقية ويتجنب تأثير القوة الميكانيكية الخارجية والظروف المحيطة (مثل الغبار والرطوبة ، سيئة ، ارتفاع مستوى سطح البحر ، حيوان) ، وتجنب المخاطر المحتملة لمقاطعة الفراغ التي تعمل في البيئات المعاكسة الناتجة عن العزل ، ثم تؤدي إلى مستوى أقل من قاطع الدائرة الفراغية في البوابة الفرعية تحت المطاط الصناعي لسطح قاطع الفراغ.لذلك ، خلال فترة خدمة قاطع الدائرة ، يكون العمود خاليًا تمامًا من الصيانة.يحل العزل الصلب في قاطع الدائرة محل SF6 لتلبية الحاجة إلى العزل الخارجي.إنه أكثر حماية للبيئة ويمثل المستوى المتقدم لقاطع الدائرة الفراغية في العالم الحديث.
