تفاصيل المنتج:
|
| مواد: | معدن مغلق | اللون: | اللون الرمادي |
|---|---|---|---|
| الجهد االكهربى: | 33 ~ 40.5 كيلو فولت ، 3P ، AC50 / 60 هرتز | اسم: | المفاتيح الكهربائية ذات الجهد المتوسط |
| تسليط الضوء: | مجموعة المفاتيح ذات الجهد المتوسط 1600A,مجموعة المفاتيح ذات الجهد المتوسط AC 50Hz,مجموعة المفاتيح الكهربائية ذات الجهد المنخفض 3P Mv |
||
AC 50Hz 1600A IEC مجموعة المفاتيح ذات الجهد المتوسط 3P Mv Lv المفاتيح
مقدمة المنتج

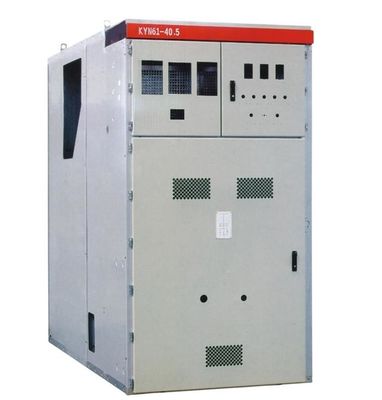

KYN61-40.5 مجموعة المفاتيح الكهربائية المغلقة بالمعدن 3P AC 50Hz ، الجهد المقنن 40.5 كيلو فولت مناسب لمحطة الطاقة والمحطات الفرعية وتوزيع الطاقة للمؤسسات الصناعية والتعدين ، النقل بالسكك الحديدية كقبول وتوزيع للطاقة الكهربائية.وتنفيذ وظيفة التحكم والحماية والمراقبة للدائرة.يتميز نموذج المنفعة بمزايا التشغيل المرن والأداء الكهربائي الموثوق به وعمر الخدمة الطويل والصيانة المريحة.
يمكن تجهيز KNY61-60.5 بسلسلة ABB / Schneider / Knkong 40.5KV VCB.
بيئة الخدمة:
أ) درجة حرارة الهواء: -25 درجة مئوية ~ + 40 درجة مئوية
ب) الرطوبة: متوسط الرطوبة الشهرية 95٪.متوسط الرطوبة اليومية 90٪.
ج) الارتفاع: 2500 م
د) الهواء المحيط غير ملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال والبخار إلخ
ه) لا اهتزاز عنيف متكرر
معلومات تقنية
| العناصر | وحدة | البيانات | |
| الفولطية | ك | 40.5 | |
| تردد مصنف | هرتز | 50 | |
| التصنيف الحالي | أ | 1250،1600،2000 | |
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 25،31.5 | |
| التصنيف الحالي للتيار (الذروة) | كا | 63،80 | |
| تيار الاستقرار الحراري 4s | كا | 25،31.5 | |
| التيار الديناميكي المقدر (الذروة) | كا | 63،80 | |
| مستوى العزل المقدر | 1 دقيقة تردد الطاقة تحمل الجهد (rms) | ك | 95 |
| دفعة البرق تحمل الجهد (الذروة) | ك | 185 | |
| 1 دقيقة جهد تردد الطاقة عبر الفجوة المفتوحة (rms) | ك | 118 | |
| دافع البرق يتحمل الجهد عبر الفجوة المفتوحة (الذروة) | ك | 215 | |
| فئة حماية الضميمة |
الضميمة IP4X ، بين المقصورات IP2X |
||
| أبعاد العلبة (العرض * العمق * الارتفاع) | مم | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| نوع قواطع دوائر | VCB: ZN85-40.5 SF6 قواطع دوائر |
||
* ملاحظة: يجب أن توفر المفاتيح الكهربائية للطلب SLD (رسم بياني أحادي الخط) من قبل العميل
خصائص المكونات الرئيسية:
VS1-40.5 قاطع دائرة الفراغ الداخلي
الفولطية المقدرة: 40.5 كيلو فولت
التصنيف الحالي: 630 1250 1600 2000 2500A
تيار كسر الدائرة القصيرة المقدر: 20 25 31.5KA
الحياة الميكانيكية: 20000 مرة
VS1-40.5 البيانات الفنية
| العناصر | وحدة | تاريخ |
| الفولطية |
ك |
40.5 |
| تردد القدرة على تحمل الجهد القصير المقدر (دقيقة واحدة) | 95 | |
| دفعة الصواعق المقدرة تحمل الجهد (الذروة) | 185 | |
| التكرار المقدر | هرتز | 50/60 |
| التصنيف الحالي | أ | 1250 1600 2000 2500 4000 |
| تصنيف تسرب التيار الكهربائي القصير | كا | 25 31.5 |
| تصنيف الوقت القصير الصمود الحالي | 25 31.5 | |
| تصنيف الوقت القصير المستمر | س | 4 |
| الذروة المقدرة تحمل التيار | كا | 63 80 |
| تصنيف إغلاق الدائرة القصيرة الحالية | 63 80 | |
| تصنيف تيار التسرب البنك مكثف واحد / ظهر إلى ظهر | أ | 630/400 |
| وقت الفتح (الفولت المقنن) | آنسة | 35 ~ 60 |
| وقت الإغلاق (الفولت المقنن) | 50 ~ 100 | |
| الحياة الميكانيكية | مرات | 20000 |
| أوقات الاستراحة المقدرة لتيار التسرب القصير المصنف | س | 20 |
| جهد التشغيل المقدر | الخامس | AC110 / 220 DC110 / 220 |
| التصنيف الحالي لمحرك تخزين الطاقة | دبليو | 230 |
| متوسط سرعة الفتح | تصلب متعدد | 1.6 ~ 2.0 |
| متوسط سرعة الإغلاق | 0.5 ~ 0.8 | |
| إجراء العملية تقييمه |
الافتتاح - 0.3s - الإغلاق افتتاح 180s إغلاق الافتتاح |
لقد خدمت المفاتيح الكهربائية Knkong Electric 33KV السوق الدولية على مدار 10 سنوات.
نقدر العمل الشاق لفريق الهندسة الكهربائية المحترف لدينا ، التقييم الدولي للمفاتيح الكهربائية 33 كيلو فولت إيجابي.
