تفاصيل المنتج:
|
| تصنيف الجهد: | 33 كيلو فولت | التصنيف الحالي: | 630 أ |
|---|---|---|---|
| تردد التصنيف: | 50/60 هرتز | الواقفين: | ISO IEC GB |
| OEM / ODM: | الاستفسار عن طريق البريد الإلكتروني | عزل: | الهواء |
| إبراز: | لوحة مفاتيح 33KV,لوحة مفاتيح 630A 33KV,مجموعة مفاتيح كهربائية ذات جهد متوسط |
||
مقدمة المنتج

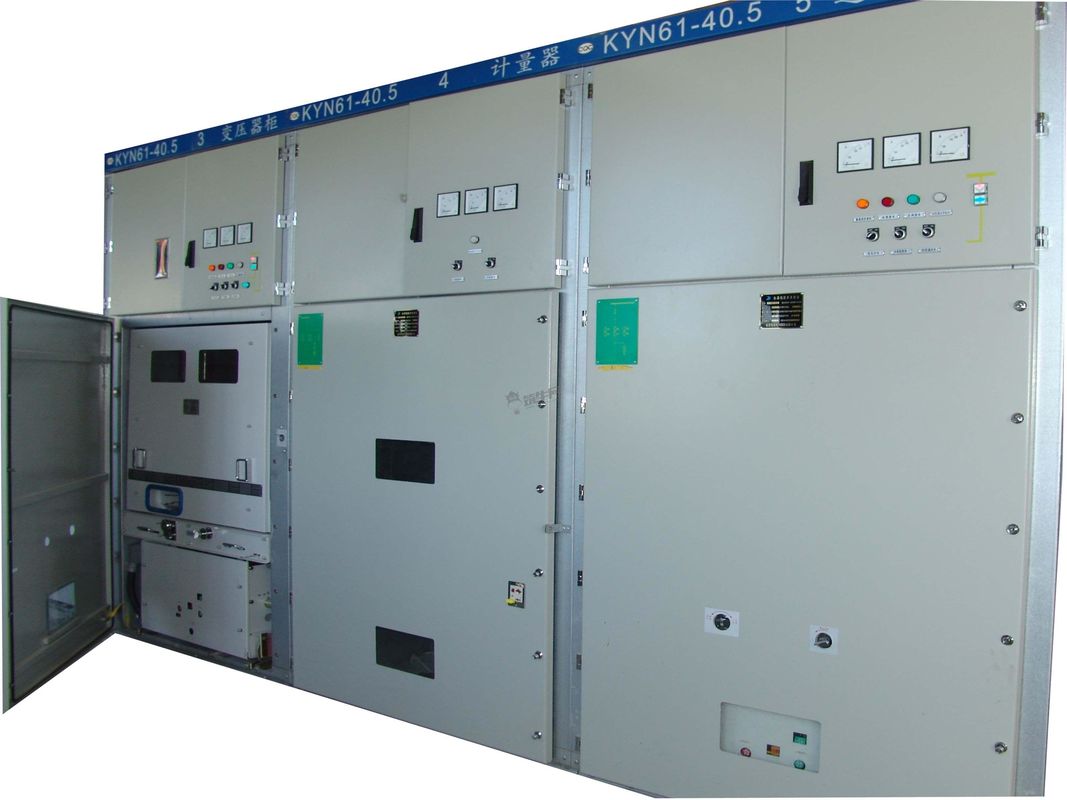

يعتمد هيكل الخزانة للمفاتيح الكهربائية المعزولة النوع المجمع ، ويعتمد قاطع الدائرة على هيكل أرضية عربة اليد ؛إنه مجهز بقاطع دائرة كهربائية معزول جديد تمامًا ، ولديه قابلية جيدة للتبادل ؛إطار عربة اليد مجهز بآلية دفع صامولة لولبية ، يمكن تحريك عربة اليد بسهولة ، ومنع سوء التشغيل من إتلاف آلية الدفع ؛يعتمد التشابك بين المفتاح الرئيسي وعربة اليد وباب خزانة التبديل طريقة قفل ميكانيكي قسري لتلبية وظيفة "الوقاية الخمسة" ؛يمكن إجراء جميع العمليات في الخزانة وتنفيذها مع إغلاق الباب ؛تحتوي غرفة الكابل على مساحة واسعة لتوصيل العديد من الكابلات ؛يستخدم مفتاح التأريض السريع للتأريض وحلقة قصر الدائرة ؛مستوى حماية العلبة هو IP3X ، وباب غرفة عربة اليد مفتوح ، ومستوى الحماية هو IP2X.
بيئة الخدمة:
أ) درجة حرارة الهواء: -25 درجة مئوية ~ + 40 درجة مئوية
ب) الرطوبة: متوسط الرطوبة الشهرية 95٪.متوسط الرطوبة اليومية 90٪.
ج) ارتفاع 2500 م
د) الهواء المحيط غير الملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال ، والبخار ، وما إلى ذلك.
ه) لا اهتزاز عنيف متكرر
معلومات تقنية
| العناصر | وحدة | البيانات | |
| الفولطية | ك | 40.5 | |
| تردد مصنف | هرتز | 50 | |
| التصنيف الحالي | أ | 1250،1600،2000 | |
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 25،31.5 | |
| التصنيف الحالي للتيار (الذروة) | كا | 63،80 | |
| تيار الاستقرار الحراري 4s | كا | 25،31.5 | |
| التيار الديناميكي المقدر (الذروة) | كا | 63،80 | |
| مستوى العزل المقدر | 1 دقيقة تردد الطاقة تحمل الجهد (rms) | ك | 95 |
| دفعة البرق تحمل الجهد (الذروة) | ك | 185 | |
| 1 دقيقة جهد تردد الطاقة عبر الفجوة المفتوحة (rms) | ك | 118 | |
| دافع البرق يتحمل الجهد عبر الفجوة المفتوحة (الذروة) | ك | 215 | |
| فئة حماية الضميمة |
الضميمة IP4X ، بين المقصورات IP2X |
||
| أبعاد العلبة (العرض * العمق * الارتفاع) | مم | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| نوع قواطع دوائر | VCB: ZN85-40.5 SF6 قواطع دوائر |
||
* ملاحظة: يجب أن توفر المفاتيح الكهربائية للطلب SLD (رسم بياني أحادي الخط) من قبل العميل
خصائص المكونات الرئيسية:
VS1-40.5 قاطع دائرة الفراغ الداخلي
الفولطية المقدرة: 40.5 كيلو فولت
التصنيف الحالي: 630 1250 1600 2000 2500A
تيار كسر الدائرة القصيرة المقدر: 20 25 31.5KA
الحياة الميكانيكية: 20000 مرة
VS1-40.5 البيانات الفنية
| العناصر | وحدة | تاريخ |
| الفولطية |
ك |
40.5 |
| تردد القدرة على تحمل الجهد القصير المقدر (دقيقة واحدة) | 95 | |
| دفعة الصواعق المقدرة تحمل الجهد (الذروة) | 185 | |
| التكرار المقدر | هرتز | 50/60 |
| التصنيف الحالي | أ | 1250 1600 2000 2500 4000 |
| تصنيف تسرب التيار الكهربائي القصير | كا | 25 31.5 |
| تصنيف الصمود في الوقت القصير الحالي | 25 31.5 | |
| تصنيف الوقت المستمر على المدى القصير | س | 4 |
| الذروة المقدرة تحمل التيار | كا | 63 80 |
| تصنيف إغلاق الدائرة القصيرة الحالية | 63 80 | |
| تصنيف تيار التسرب البنك مكثف واحد / ظهر إلى ظهر | أ | 630/400 |
| وقت الفتح (الفولت المقنن) | آنسة | 35 ~ 60 |
| وقت الإغلاق (الفولت المقنن) | 50 ~ 100 | |
| الحياة الميكانيكية | مرات | 20000 |
| أوقات الاستراحة المقدرة لتيار التسرب القصير المصنف | س | 20 |
| جهد التشغيل المقدر | الخامس | AC110 / 220 DC110 / 220 |
| التصنيف الحالي لمحرك تخزين الطاقة | دبليو | 230 |
| متوسط سرعة الفتح | تصلب متعدد | 1.6 ~ 2.0 |
| متوسط سرعة الإغلاق | 0.5 ~ 0.8 | |
| إجراء العملية تقييمه |
الافتتاح - 0.3s - الإغلاق افتتاح 180s إغلاق الافتتاح |
لقد خدمت المفاتيح الكهربائية Knkong Electric 33KV السوق الدولية لأكثر من 10 سنوات.
نقدر العمل الجاد لفريق الهندسة الكهربائية المحترف لدينا ، التقييم الدولي للمفاتيح الكهربائية 33 كيلو فولت إيجابي.
