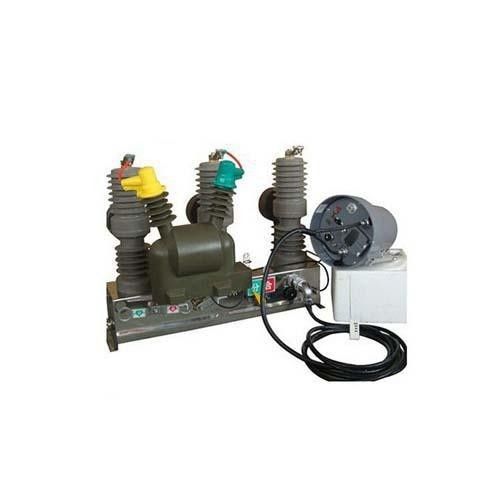

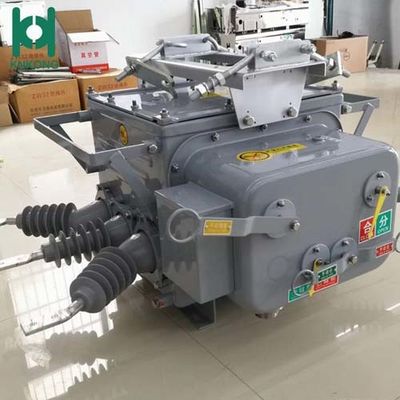

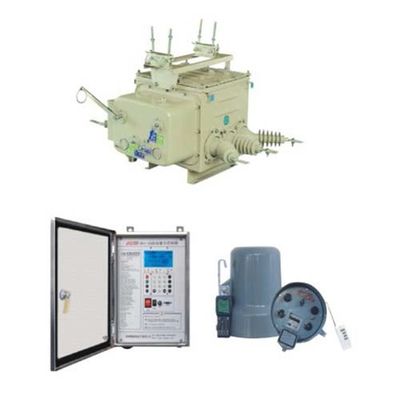

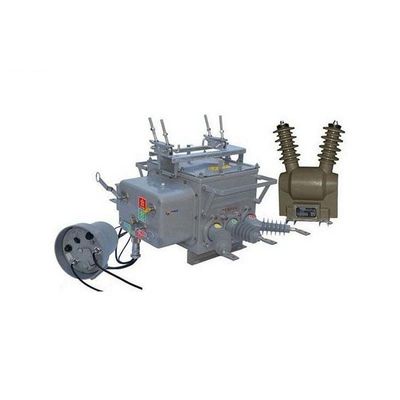

قواطع دوائر VCB الخارجية

يتكون قاطع الدائرة الفراغية سلسلة 50488ZW20 من ثلاثة أجزاء: جسم قاطع الدائرة وآلية التشغيل وجهاز الرفع. يتكون جسم قاطع الدائرة من دائرة موصلة ونظام عزل وموانع تسرب ومبيت.يتم تشكيل الحلقة الموصلة بأكملها بواسطة قضيب توصيل داخلي وخارجي ، مقطع موصل ، وصلة ناعمة وغرفة تقويس مفرغ.

يستخدم هذا المنتج عزل غاز SF6.الأكمام العازلة للمدخل والمخرج مصبوبة بشكل متكامل مع مطاط السيليكون من راتنجات الايبوكسي.لتقليل حجم المفتاح ، تستخدم المرحلتان A و C جلبة زاوية لضمان عزل خارجي جيد.يعتمد الجزء الداخلي على هيكل عزل مركب ، في حالة عدم شحن غاز SF6 ، يمكن أن يصل أيضًا إلى مستوى العزل المقابل.

يعتمد هذا المنتج على هيكل مانع للتسرب ناضج: يتم إغلاق غطاء الآلية والغطاء العلوي للمبيت بأخدود تشكيل الختم ، ويتم إغلاق عمود مؤشر الإخراج بحلقة مزدوجة 0 بوصة ، ويتم صب البطانات ذات خط المدخل والمخرج بشكل متكامل لضمان محكم الهواء الجيد.

حالة الخدمة العادية:

1. ارتفاع 2000

2. درجة الحرارة المحيطة: -15 ℃ ~ + 50 ℃

3. الحد الأقصى لضغط بخار الماء: 24 ساعة 2.2kpa شهر واحد ≤1.8kpa

4. ضغط الرياح: ≤700pa (34m / s)

5. شدة الزلزال ≤8

6. سمك الجليد ≤10mm

7. لا يوجد حريق ، خطر الانفجار ، تآكل كيميائي ، اهتزاز عنيف

المعايير الفنية
