تفاصيل المنتج:
|
| الجهد من جانب HV: | 10 كيلو فولت | جهد الجانب LV: | 400 فولت |
|---|---|---|---|
| سعة: | 30-2500kva | اكتب: | نفط |
| مصنع: | كنكونج | OEM / ODM: | الاستفسار عن طريق البريد الإلكتروني |
| إبراز: | 2500KVA محولات من النوع الأساسي للجروح,محول 2500KVA مغلق بالكامل,محول نوع الجرح الأساسي 10KV 400V |
||

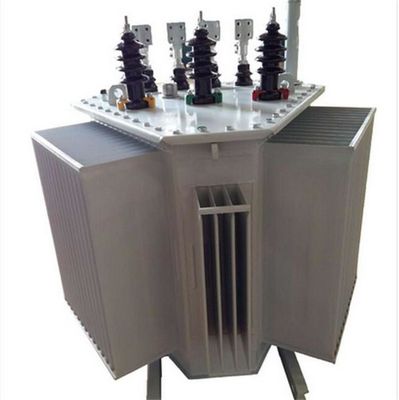

محولات 2500KVA الجرح من النوع الأساسي مختومة بالكامل 10KV 400V
S14 M.RL محول طاقة ثلاثي الأبعاد من نوع الزيت 10 / 0.4KV 2500KVA
مقدمة المنتج
يختلف المحول الأساسي للجرح ثلاثي الأطوار ذو الثلاث مراحل S14-M.RL عن المحولات الأساسية التقليدية المسطحة.يتكون اللب الحديدي من نير عمود ثلاثي الطور مرتبة في مثلث ثلاثي الأبعاد بإطار واحد.يتم لف كل عمود بشكل مستمر بواسطة شريط رفيع من الصلب السليكوني المدلفن على البارد عالي الجودة ، ويتم قطع العرض في خط مستقيم أو منحنى بواسطة آلة القطع CNC.يتم لف مادة الشريط على آلة اللف الأساسية لتشكيل صفيحة إطار قوسية شبه دائرية أو مطوية ، ثم تخضع لمعالجة التلدين المملوء بالنيتروجين الفراغي للتخلص من إجهاد المعالجة ، وإعادة توجيه الشبكة البلورية ، وزيادة النفاذية المغناطيسية ، و تحسين الأداء الكهرومغناطيسي.يتم استخدام ملفات الجهد العالي والمنخفض حصريًا. يتم لف آلة اللف مباشرة على الأنبوب الورقي ذو قلب الحديد.الهيكل العام صلب ومضغوط.الجسم معزول بخيوط حديدية علوية وسفلية وخشب مصفح.يتم سحب البرغي من أجل إحكام الملف لجعله مستقرًا وموثوقًا به ، ويمكنه تحمل دوائر القصر المفاجئة.تأثير.
10KV-S13 (14) M.RL البيانات الفنية الرئيسية لمحول الزيت
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
مقياس (مم) | الأبعاد (مم) L * W * H |
الوزن (كجم) | |||
| S13-م.RL | S14-M.RL | S13-م.RL | S14-م.RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2 × 2.5٪ |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | ٨٢٠ × ٧٤٠ × ١١٢٠ | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | ٨٦٠ × ٧٦٠ × ١١٥٠ | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930 × 840 × 1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940 × 860 × 1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140 × 960 × 1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180 × 1020 × 1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300 × 1120 × 1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330 × 1150 × 1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350 × 1180 × 1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400 × 1250 × 1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460 × 1290 × 1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480 × 1420 × 1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750 × 1550 × 1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830 × 1660 × 2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000 × 1750 × 2200 | 4161 | |||||||
