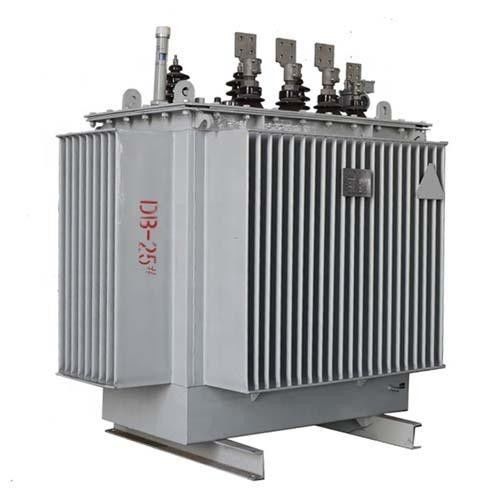

GB1094 محول مغمور بالزيت

معايير المنتج

GB1094.1-2013 القواعد العامة لمحولات الطاقة
ارتفاع درجة حرارة محول الطاقة GB1094.2-2013
GB1094.3-2003 مستوى العزل واختبار العزل لمحولات الطاقة
GB1094.5-2008 محول الطاقة يقاوم قدرة ماس كهربائى
GB / T1094.10-2003 محولات الطاقة - الجزء 10: تحديد مستويات الصوت
GB / T25446-2010 زيت مغمور بالزيت من سبيكة غير متبلورة المتغيرات والمتطلبات التقنية لمحول التوزيع الأساسي

الظروف

1. ظروف البيئة الطبيعية: لا يتجاوز الارتفاع 1000 متر.
2. أعلى درجة حرارة محيطة +40 درجة مئوية ، وأدنى -25 درجة مئوية ؛
3. شروط البيئات الخاصة: الارتفاع فوق 1000 متر ؛
4. أعلى درجة حرارة محيطة +40 درجة مئوية ، وأدنى -45 درجة مئوية.(وصف مفصل عند الطلب) ؛
5. موقع التثبيت: لا يوجد غاز تآكل ، لا توجد بيئة قذرة واضحة ؛
ملاحظة: وفقًا للشروط المتفق عليها ، لتزويد المستخدمين بالمنتجات في ظل ظروف استخدام خاصة.

السمات الهيكلية

جوهر الحديد:تستخدم المادة المغناطيسية في قلب الحديد سبيكة غير متبلورة ، نظرًا لأن السبائك غير المتبلورة لا تحتوي على بنية بلورية ولها خاصية مغناطيسية ناعمة ، فإن منطقة حلقة التباطؤ ضيقة جدًا ،
الطاقة صغيرة ، والمقاومة الكهربائية عالية ، وفقدان تيار الدوامة صغير ، لذلك يتم استخدام فقدان عدم التحميل وعدم التحميل الحالي للمحول المصنوع من هذه المادة.منخفظ جدا.يتكون القلب من أربعة إطارات أساسية منفصلة في نفس المستوى
لتشكيل نوع عمود من ثلاث مراحل.يجب أن يتم تلدينها ، ويجب أن يكون لها مفصل عازل بشكل مستطيل الشكل.

لفه:بالإضافة إلى استخدام اللفات ذات الجهد المنخفض (160 كيلو فولت أمبير أو أقل) مع الموصلات النحاسية ، يتم استخدام الهيكل الأسطواني المصنوع من رقائق النحاس بشكل عام ؛تستخدم اللفات عالية الجهد بنية أسطوانية متعددة الطبقات لموازنة توزيع الأمبير المتعرج وتسرب التدفق المغناطيسي.يتم لف الملفات ذات الجهد العالي والجهد المنخفض مع أجهزة شد الأسلاك لتشكيل ملفات مستطيلة ، ويتم ترسيخ الملفات عن طريق الضغط الساخن والتشكيل لتعزيز القوة الميكانيكية للملفات والقدرة على تحمل ماس كهربائى.

خزان النفط:إنها تتبنى هيكل مموج جميل وختم كامل وخالي من الصيانة.من خلال تكنولوجيا إنتاج خزان الزيت المتقدمة ، فإنه يخضع لضغط صارم ..
