تفاصيل المنتج:
|
تصنيف الجهد: | 40.5 كيلوفولت | التصنيف الحالي: | 2000 أ |
---|---|---|---|
أصلي: | الصين | المعايير: | IEC ISO GB |
OEM / ODM: | الاستفسار عن طريق البريد الإلكتروني | مصنع: | كنكونج |
تسليط الضوء: | مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ISO GB 40.5KV,مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ISO GB,مجموعة المفاتيح الكهربائية من النوع الخارجي KYN61A |

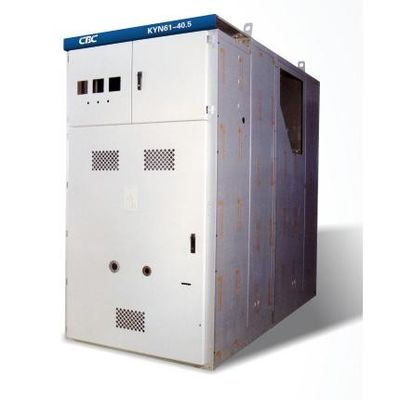

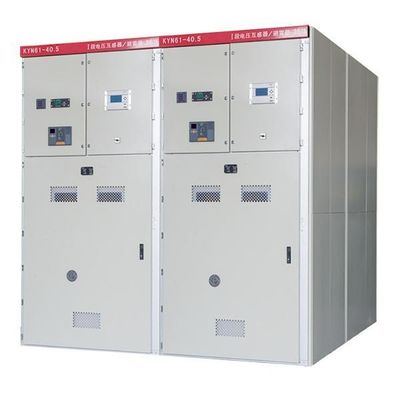

مقدمة المنتج
استخدام بيئة:
أ) درجة حرارة الهواء: -25 درجة مئوية ~ + 40 درجة مئوية
ب) الرطوبة: 95٪ الرطوبة الشهرية.الرطوبة اليومية 90٪.
ج) لا يزيد الارتفاع عن 2500 متر
د) الهواء المحيط غير الملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال ، والبخار ، إلخ.
ه) لا اهتزاز عنيف متكرر
معلومات تقنية
العناصر | وحدة | البيانات | |
الجهد االكهربى | كيلو فولت | 40.5 | |
تكرر | هرتز | 50 | |
تيار | أ | 1250،1600،2000 | |
ماس كهربائى كسر التيار | كا | 25،31.5 | |
جعل التيار (الذروة) | كا | 63،80 | |
تيار الاستقرار الحراري 4s | كا | 25،31.5 | |
التيار الديناميكي (الذروة) | كا | 63،80 | |
درجة العزل | 1 دقيقة تردد الطاقة تحمل الجهد (rms) | كيلو فولت | 95 |
دفعة البرق تحمل الجهد (الذروة) | كيلو فولت | 185 | |
1 دقيقة جهد تردد الطاقة عبر الفجوة المفتوحة (rms) | كيلو فولت | 118 | |
دافع البرق يتحمل الجهد عبر الفجوة المفتوحة (الذروة) | كيلو فولت | 215 | |
فئة حماية الضميمة |
الضميمة IP4X ، بين المقصورات IP2X |
||
أبعاد العلبة (العرض * العمق * الارتفاع) | مم | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
نوع قواطع دوائر | VCB: ZN85-40.5 SF6 قواطع دوائر |
* ملاحظة: يجب أن توفر المفاتيح الكهربائية للطلب SLD (رسم تخطيطي من سطر واحد) من قبل العميل
خصائص المكونات الرئيسية:
VS1-40.5 قاطع دائرة الفراغ الداخلي
الجهد المقدر: 40.5 كيلو فولت
التصنيف الحالي: 630 1250 1600 2000 2500A
تصنيف تيار كسر الدائرة القصيرة: 20 25 31.5KA
الحياة الميكانيكية: ما لا يقل عن 20000 مرة
VS1-40.5 البيانات الفنية
العناصر | وحدة | تاريخ |
الجهد االكهربى |
كيلو فولت |
40.5 |
تردد الطاقة لوقت قصير يتحمل الجهد (1 دقيقة) | 95 | |
دافع البرق يتحمل الجهد (الذروة) | 185 | |
تردد | هرتز | 50/60 |
تيار | أ | 1250 1600 2000 2500 4000 |
ماس كهربائى التسرب الحالي | كا | 25 31.5 |
وقت قصير تحمل التيار | 25 31.5 | |
وقت قصير مستمر | س | 4 |
ذروة تحمل التيار | كا | 63 80 |
تيار إغلاق ماس كهربائى | 63 80 | |
تيار التسرب البنك مكثف واحد / ظهر إلى ظهر | أ | 630/400 |
وقت الفتح (الفولت المقنن) | آنسة | 35 ~ 60 |
وقت الإغلاق (الفولت المقنن) | 50 ~ 100 | |
الحياة الميكانيكية | مرات | 20000 |
أوقات الاستراحة لتيار التسرب القصير المصنف | س | 20 |
جهد التشغيل | الخامس | AC110 / 220 DC110 / 220 |
تيار محرك تخزين الطاقة | دبليو | 230 |
متوسط سرعة الفتح | آنسة | 1.6 ~ 2.0 |
متوسط سرعة الإغلاق | 0.5 ~ 0.8 | |
إجراء عملية |
الافتتاح - 0.3s - الإغلاق افتتاح 180s إغلاق الافتتاح |
لقد خدمت المفاتيح الكهربائية Knkong Electric 33KV السوق الدولية على مدار السنوات العشر الماضية.
