تفاصيل المنتج:
|
| الجهد االكهربى: | 12KV-24KV | تيار: | 630 أ |
|---|---|---|---|
| كسر التيار: | 20-25KA | نوع: | نوع ثابت |
| تباعد المرحلة: | 310 ملم | مصنع: | KNKONG-ELECTRIC |
| تسليط الضوء: | قاطع الدائرة VCB من النوع الثابت من IEC,قاطع الدائرة VCB المعياري 24KV,قواطع الدائرة VCB ذات تباعد الطور 310 مم |
||

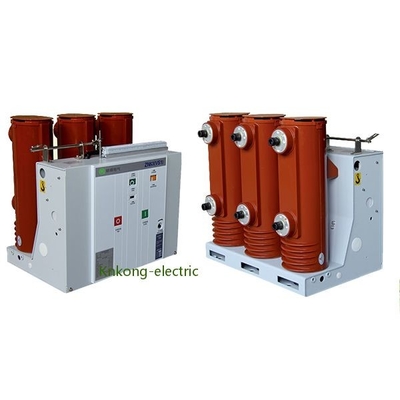

310 مللي متر تباعد طور ثابت type12-24KV قاطع دارة الفراغ المعياري
الجهد: 12-24 كيلو فولت
التيار: 630-2000 أمبير
كسر التيار: 20KA
النوع: ثابت
تباعد الطور: 310 ملم
نظرة عامة على المنتج
يتميز قاطع الدائرة VS1-Series بثبات عالي وموثوقية عالية
تم تحسين آلية تشغيل قاطع الدائرة الفراغية VS1 من Knkong-electric بشكل خاص لمكونات النقل.تجعل آلية الزنبرك المعياري الصيانة أكثر ملاءمة ، ويتم تقصير وقت الصيانة بعد انقطاع التيار الكهربائي بشكل كبير ، كما أن الأجزاء عالمية.في نفس الوقت ، قاطع الفراغ لديه توافق جيد وأداء محسن بشكل كبير.
المعايير الفنية
| لا. | غرض | وحدة | معامل | ||||||
| 1 | الفولطية | كيلو فولت | 12 | ||||||
| 2 | تردد مصنف | هرتز | 50/60 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة تردد الطاقة تحمل الجهد (rm s) |
كيلو فولت |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | التصنيف الحالي لكسر الدائرة القصيرة |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيف الصمود في الوقت القصير الحالي | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
تصلب متعدد
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
تصلب متعدد
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
تصلب متعدد
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μ Ω |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
