تفاصيل المنتج:
|
| الجهد العادي: | 12 كيلو فولت | تيار عادي: | 630-2000 أ |
|---|---|---|---|
| كسر التيار: | 25KA | نوع: | قابل للسحب |
| أصلي: | تشنغتشو ، الصين | مصنع: | كنكونج |
| إبراز: | 12KV قابل للسحب VCB قواطع دوائر,25KA التحكم المغناطيسي VCB قواطع,قاطع دائرة فراغ المفاتيح الكهربائية الداخلية |
||

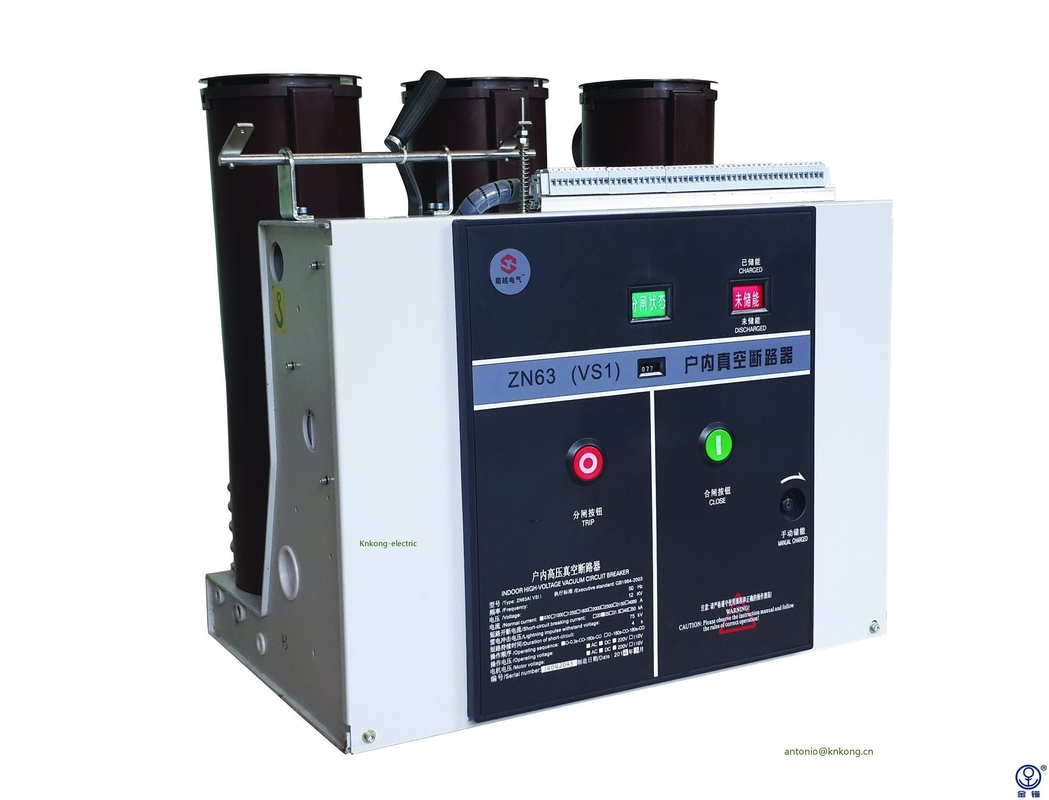

VS1-12KV قابل للسحب قواطع دوائر كهربائية للاستخدام الداخلي
الجهد: 12KV
التيار: 630-2000 أمبير
كسر التيار: 20KA
النوع: قابل للسحب
نظرة عامة على المنتج
قاطع الدائرة الفراغية VS1-12 ، فارغ ، عندما يتم تنشيط جهات الاتصال المتحركة والثابتة وفتحها تحت تأثير آلية التشغيل ، سيتم إنشاء قوس فراغ بين جهات الاتصال.في الوقت نفسه ، نظرًا للهيكل الخاص لجهات الاتصال ، في فجوة التلامس ، سيتم أيضًا إنشاء مجال مغناطيسي طولي مناسب ، مما سيحافظ على القوس الفراغي كنوع انتشار ، ويجعل القوس موزعًا بالتساوي على سطح التلامس ويحترق ، والحفاظ على جهد قوس منخفض.يمكن أن تتراكم أو تتراكم على سطح التلامس والدرع في ثوانٍ ، ويتم استعادة القوة العازلة لكسر حجرة إطفاء القوس بسرعة ، بحيث يتم إخماد القوس وتحقيق الغرض من الكسر.نظرًا لأن قاطع الدائرة الفراغية يستخدم القوس الفراغي للتحكم في المجال المغناطيسي ، فإنه يتمتع بقدرة قوية ومستقرة على كسر التيار.
حالة الخدمة العادية
| ارتفاع | ≤ 1000 م | |
| درجة الحرارة المحيطة | الأعلى | + 40 |
| دقيقة | -15 ℃ | |
|
الرطوبة المحيطة: أقصى متوسط رطوبة |
24 ساعة ≤ 95٪ | |
| شهر واحد ≤ 90٪ | ||
| أقصى ضغط بخار الماء | 24 ساعة ≤2.2kpa | |
| شهر واحد ≤1.8kpa | ||
المعايير الفنية
| رقم. | العنصر | وحدة | معامل | ||||||
| 1 | الفولطية | ك | 12 | ||||||
| 2 | تردد مصنف | هرتز | 50/60 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة تردد الطاقة تحمل الجهد (rm s) |
ك |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (من الطور إلى الطور ، من الطور إلى الأرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | التصنيف الحالي لكسر الدائرة القصيرة |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيف الصمود في الوقت القصير الحالي | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
آنسة
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
آنسة
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
آنسة
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μ Ω |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
