تفاصيل المنتج:
|
| الجهد االكهربى: | 12 كيلو فولت | تيار: | 630-2000 أ |
|---|---|---|---|
| كسر التيار: | 20-25KA | اكتب: | ثابت |
| تباعد المرحلة: | 205-310 | العلامة التجارية: | كنكونج |
| تسليط الضوء: | قواطع دوائر ثابتة 25KA,قاطع دائرة تباعد طور 205,قاطع الدائرة الثابتة 12KV |
||

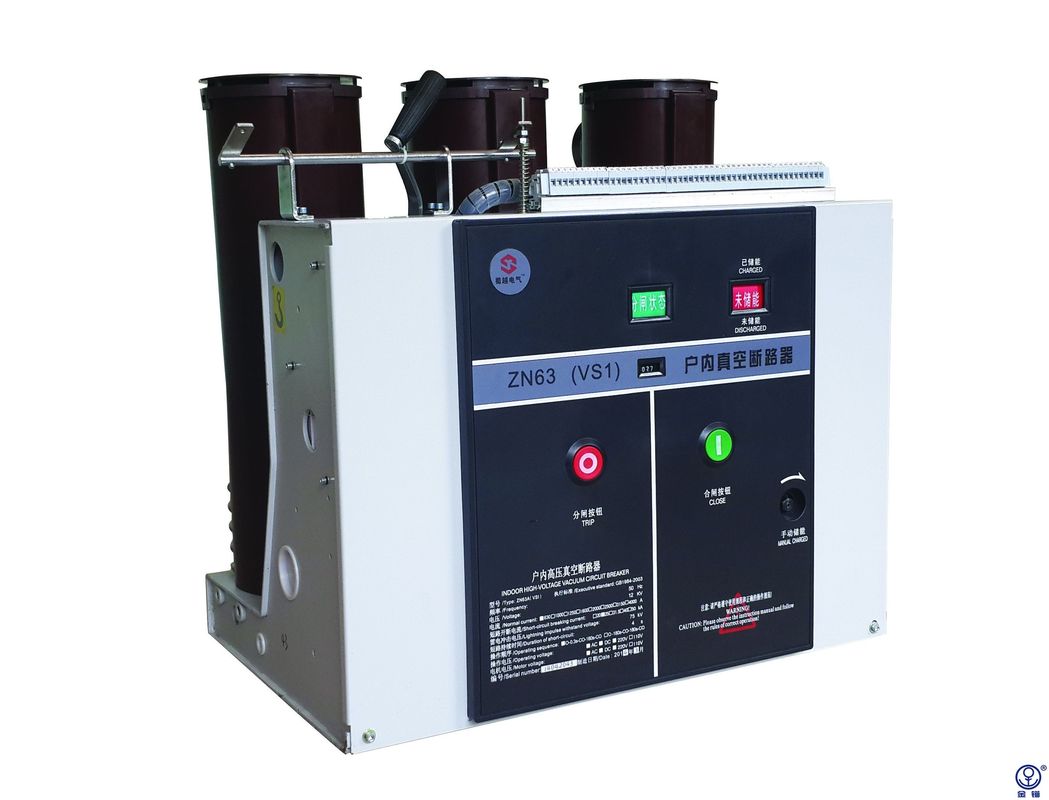

205 المرحلة تباعد 25KA كسر قاطع الدائرة الثابتة
الجهد: 12KV
التيار: 630-2000 أمبير
كسر التيار: 20KA
النوع: ثابت
تباعد الطور: 205-310
نظرة عامة على المنتج
تم تطوير قاطع الدائرة VS1-Series بشكل مستقل بواسطة Knkong على أساس مفهوم التصميم المتقدم ؛إنها تعتمد آلية معيارية ، وهي سهلة التركيب والصيانة والاختبار والتشغيل.بالمقارنة مع قاطع الدائرة VS1 التقليدي.إنه يتميز باستقرار تشغيل أعلى وأمان أعلى وعمر خدمة طويليمكن للمنتج أن يلبي طلب العميل للتطبيق في أنظمة نقل وتوزيع الطاقة 12kv و 24kV ، والتي يتم تطبيقها على نطاق واسع في صناعات مثل الطاقة ، والطاقة ، وهندسة البتروكيماويات ، والمعادن ، والتصنيع ، والمرور ، والبناء ، وحماية البيئة وكذلك على نطاق واسع الشركات والمشاريع الرئيسية الوطنية.
يتميز قاطع الدائرة VS1-Series بثبات عالي وموثوقية عالية
من حيث الآليات ، يتم إعطاء قواطع الدائرة الفراغية VS1-Series تحسينًا خاصًا لأجزاء النقل.تتميز آليات النوابض المعيارية بمزايا مثل الصيانة المريحة ، وصيانة انقطاع التيار الكهربائي لفترة قصيرة ، وتعدد الاستخدامات العالي للأجزاء ، وتفتخر بتوافق أفضل مع المقاطعات الفراغية التي تعمل على تحسين المعلمات التقنية إلى حد كبير وتوفر أداءً ممتازًا.
حالة الخدمة العادية
| ارتفاع | ≤ 1000 م | |
| درجة الحرارة المحيطة | الأعلى | + 40 |
| دقيقة | -15 ℃ | |
|
الرطوبة المحيطة: الحد الأقصى لمتوسط الرطوبة |
24 ساعة ≤ 95٪ | |
| شهر واحد ≤ 90٪ | ||
| أقصى ضغط بخار الماء | 24 ساعة 2.2kpa | |
| شهر واحد 1.8kpa | ||
الإشعاع الشمسي لا يكاد يذكر.الاهتزاز من الخارج من المفاتيح الكهربائية وتروس التحكم لا يكاد يذكر.لا يوجد تلوث واضح للهواء المحيط بدخان الغبار أو الغازات المسببة للتآكل أو القابلة للاحتراق أو البخار أو الضباب الدخاني
حالة الخدمة الخاصة
يجب الاتفاق على شروط التشغيل الخاصة من قبل الشركة المصنعة والمستخدم يجب استشارة الشركة المصنعة مسبقًا حول كل حالة تشغيل خاصة:
ارتفاع الموقع أكثر من 1000 متر
- السماح بتقليل مقاومة الهواء العازلة
- أو يجب طلب قاطع الدائرة الكهربائية من نوع الهضبة ، والذي يجب أن يلتقي
متطلبات العزل المقابلة.
زيادة درجة الحرارة المحيطة
- يتم تقليل القدرة الاستيعابية الحالية
- توفير تهوية إضافية لتبديد الحرارة
يجب استشارة اعتبارات أخرى مع الشركة المصنعة وفقًا للقسم 2.2 في IEC 62271-1
يتميز قاطع الدائرة VS1-Series بثبات عالي وموثوقية عالية
من حيث الآليات ، يتم إعطاء قواطع الدائرة الفراغية VS1-Series تحسينًا خاصًا لأجزاء النقل.تتميز آليات النوابض المعيارية بمزايا مثل الصيانة المريحة ، وصيانة انقطاع التيار الكهربائي لفترة قصيرة ، وتعدد الاستخدامات العالي للأجزاء ، وتفتخر بتوافق أفضل مع المقاطعات الفراغية التي تعمل على تحسين المعلمات التقنية إلى حد كبير وتوفر أداءً ممتازًا.
المعايير الفنية
| لا. | العنصر | وحدة | معامل | ||||||
| 1 | الفولطية | كيلو فولت | 12 | ||||||
| 2 | تردد مصنف | هرتز | 50/60 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة تردد الطاقة تحمل الجهد (rm s) |
كيلو فولت |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | التصنيف الحالي لكسر الدائرة القصيرة |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيفها وقت قصير تحمل التيار | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
آنسة
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
آنسة
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
آنسة
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μ Ω |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
