تفاصيل المنتج:
|
| الجهد االكهربى: | 12 كيلو فولت | تيار: | 630-2000 أ |
|---|---|---|---|
| كسر التيار: | 20-25KA | اكتب: | ثابت |
| تباعد المرحلة: | 310 | مصنع: | كنكونج |
| تسليط الضوء: | قاطع دارة ثابت 12KV,310 قاطع دارة تباعد الطور,آلية وحدات 12KV قواطع دوائر |
||

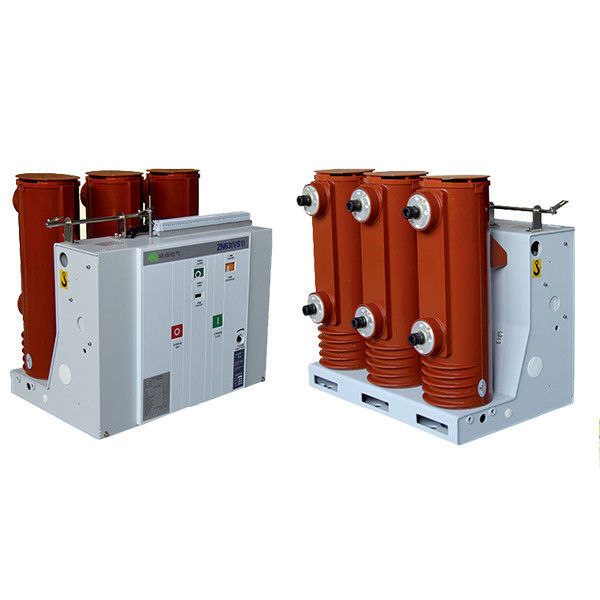

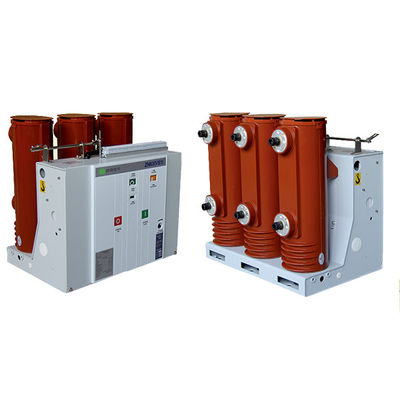

310 تباعد الطور الثابت 12KV قواطع دوائر آلية
الجهد: 12KV
التيار: 630-2000 أمبير
كسر التيار: 20KA
النوع: ثابت
تباعد الطور: 310
نظرة عامة على المنتج
تم تطوير قاطع الدائرة سلسلة VS1 بشكل مستقل بالكامل بواسطة Knkong على أساس مفاهيم التصميم المتقدمة ؛تعتمد آلية معيارية لسهولة التركيب والصيانة والاختبار والتشغيل.بالمقارنة مع قاطع الدائرة VS1 التقليدي.تتمتع باستقرار تشغيلي أعلى ، وأمان أعلى ، وعمر خدمة أطول.يمكن لهذا المنتج أن يلبي احتياجات التطبيقات للعملاء في أنظمة نقل وتوزيع الطاقة 12kV و 24kV ويستخدم على نطاق واسع في الطاقة الكهربائية والطاقة والبتروكيماويات والمعادن والتصنيع والنقل والبناء وحماية البيئة ، وغيرها من الصناعات ، وكذلك الشركات الكبيرة والمشاريع الرئيسية الوطنية
يتميز قاطع الدائرة VS1-Series بثبات عالي وموثوقية عالية
تم تحسين آلية قواطع الدائرة الفراغية من سلسلة VS1 خصيصًا لمكونات النقل.تتميز آلية النوابض المعيارية بمزايا الصيانة المريحة ، ووقت الصيانة القصير بعد انقطاع التيار الكهربائي ، والتنوع القوي للأجزاء.إنه متوافق بشكل جيد مع قاطع الفراغ ، ويحسن بشكل كبير المعلمات التقنية ، ولديه أداء ممتاز أكثر.
المعايير الفنية
| لا. | العنصر | وحدة | معامل | ||||||
| 1 | الفولطية | كيلو فولت | 12 | ||||||
| 2 | تردد مصنف | هرتز | 50/60 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة تردد الطاقة تحمل الجهد (rm s) |
كيلو فولت |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | التصنيف الحالي لكسر الدائرة القصيرة |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيفها وقت قصير تحمل التيار | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
آنسة
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
آنسة
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
آنسة
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μ Ω |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
