تفاصيل المنتج:
|
| الجهد االكهربى: | 12 كيلو فولت | تيار: | 2000 أ |
|---|---|---|---|
| كسر التيار: | 20-25KA | اكتب: | ثابت |
| اساسي: | GB ، IEC ، ISO | مصنع: | كنكونج |
| تسليط الضوء: | 20KA Breaking VCB Circuit Breaker,قاطع الدائرة الكهربائية الثابت VCB من IEC,قاطع الدائرة الثابتة 2000A |
||

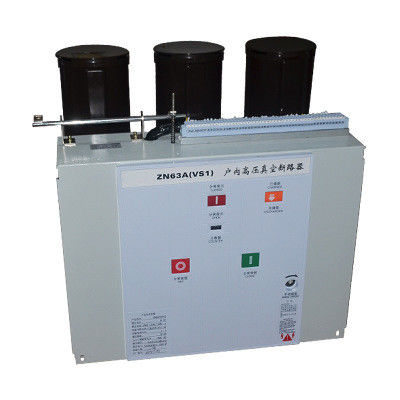

12KV 2000A نوع ثابت داخلي VCB 205 تباعد الطور VS1-12
الجهد: 12KV
التيار: 2000 أمبير
كسر التيار: 20KA
النوع: ثابت
تباعد الطور: 205
نظرة عامة على المنتج
قاطع الدائرة الفراغية مناسب للمفاتيح الكهربائية الداخلية 12kV ، ثلاث مراحل AC 50Hz ، ويمكن استخدامه كوحدة حماية وتحكم لمعدات المحطات الفرعية في المؤسسات الصناعية والتعدين.تعتمد آلية التشغيل الزنبركي لقاطع الدائرة من سلسلة VS1 تصميم إطار معياري ومستقل ، والذي يمكن تشغيله باستخدام المفاتيح الكهربائية المركزية والثابتة KYN28-12 (24).يمكن تثبيت قواطع الدائرة هذه بشكل ثابت أو تجميعها بشاحنة كوحدة عربة
قواطع الدائرة VS1-Series هي فئة M2.c2 و E2
قواطع الدائرة Vs1-Series متاح للبيئة.لا تحتاج إلى صيانة وقادرة على التشغيل المتكرر.مقارنة بمنتجات قواطع الدائرة التقليدية.زادت قدرتها على التحمل الميكانيكي لهذه القواطع إلى 20000 عملية من 10000 عملية مع تحسن هائل.يُظهر اختبار النوع لكسر التيار السعوي احتمالًا منخفضًا للغاية للرد.تتميز هذه المنتجات بقدرة تحمل كهربائية طويلة وصيانة مجانية.
المعايير الفنية
| لا. | العنصر | وحدة | معامل | ||||||
| 1 | الفولطية | كيلو فولت | 12 | ||||||
| 2 | تردد مصنف | هرتز | 50/60 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة تردد الطاقة تحمل الجهد (rm s) |
كيلو فولت |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | التصنيف الحالي لكسر الدائرة القصيرة |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيفها وقت قصير تحمل التيار | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
آنسة
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
آنسة
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
آنسة
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μ Ω |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
