تفاصيل المنتج:
|
| الجهد االكهربى: | 12 كيلو فولت | تيار: | 630 أ |
|---|---|---|---|
| كسر التيار: | 25 كيلو أمبير | اكتب: | ثابت |
| أصلي: | الصين | مصنع: | كنكونج |
| تسليط الضوء: | قاطع الدائرة VCB من النوع الثابت,قاطع الدائرة VCB بمسافة 25KA,قاطع الدائرة VCB التباعد 12KV |
||

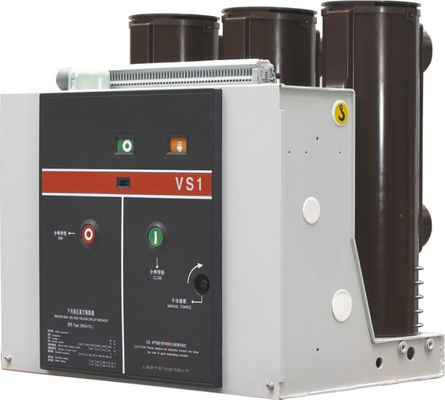

VS1-12 ثابت نوع 205 مرحلة تباعد فراغ قواطع دوائر 12KV 630A
الجهد: 12KV
التيار: 630 أمبير
كسر التيار: 20KA
النوع: ثابت
نظرة عامة على المنتج
تم تطوير قواطع الدائرة VS1-Series بشكل مستقل بواسطة Knkong بناءً على مفهوم التصميم المتقدم ؛إنها تعتمد آلية معيارية ، وهي سهلة التركيب والصيانة والاختبار والتشغيل.بالمقارنة مع قاطع الدائرة VS1 التقليدي.إنه يتميز باستقرار تشغيل أعلى وأمان أعلى وعمر خدمة طويليمكن للمنتج أن يلبي طلبات العملاء في أنظمة نقل وتوزيع الطاقة 12kv و 24kV ، والتي يتم تطبيقها على نطاق واسع في صناعات مثل الطاقة ، والطاقة ، وهندسة البتروكيماويات ، والمعادن ، والتصنيع ، والمرور ، والبناء ، وحماية البيئة وكذلك المؤسسات الكبيرة والمشاريع الرئيسية الوطنية
المعايير الفنية
| لا. | العنصر | وحدة | معامل | ||||||
| 1 | الفولطية | كيلو فولت | 12 | ||||||
| 2 | تردد مصنف | هرتز | 50/60 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة تردد الطاقة تحمل الجهد (rm s) |
كيلو فولت |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | التصنيف الحالي لكسر الدائرة القصيرة |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيفها وقت قصير تحمل التيار | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
آنسة
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
آنسة
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
آنسة
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μ Ω |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
سلامة العملية
