تفاصيل المنتج:
|
| الجهد االكهربى: | 12 كيلو فولت | تيار: | 630 أ 1250 أ |
|---|---|---|---|
| كسر التيار: | 20 كيلو أمبير | اكتب: | قابل للسحب |
| أصلي: | الصين | مصنع: | كنكونج |
| تسليط الضوء: | 20KA قابل للسحب VCB قواطع دوائر,VCB قواطع 12KV,IEC VCB قواطع دوائر |
||

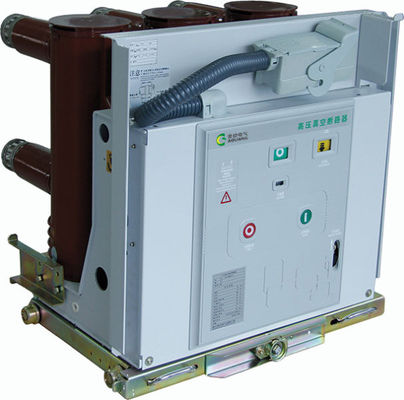

قواطع دوائر الفراغ سلسلة VS1 12KV 630-1250A
الجهد: 12KV
التيار: 630-1250 أمبير
كسر التيار: 20KA
النوع: قابل للسحب
نظرة عامة على المنتج
القطب المدمج VS1-Series.قواطع الدائرة الفراغية قابلة للتطبيق على المفاتيح الكهربائية الداخلية 12kV ، ثلاثية الأطوار 50 هرتز ويمكن أن تكون بمثابة وحدات حماية وتحكم لمعدات المحولات الفرعية للمؤسسات الصناعية والتعدين.مع التصميم المعياري والإطار المستقل لآليات التشغيل الزنبركية الخاصة بهم ، يمكن لقواطع الدائرة VS1-Series العمل مع مجموعة المفاتيح الكهربائية المتوسطة والثابتة KYN28-12 (24).تخضع قواطع الدائرة هذه للتركيب الثابت والتجميع مع الشاحنة كوحدة عربة يدوية
المعايير المعمول بها
1EC62271-100 مجموعة المفاتيح الكهربائية ذات الجهد العالي وجهاز التحكم - الجزء 100: قواطع التيار المتردد
الدائرة الثانوية
تعتمد قواطع الدائرة الفراغية VS1-Series تصميمات معيارية لألواح دوائر التحكم الثانوية الخاصة بها.يستخدم التوصيل الكهربائي للآليات مقابس ذاتية التثبيت عالية الجودة ، والتي تسهل الاستبدال وتضمن توصيلًا كهربائيًا موثوقًا به
عازلة زيت عالية الأداء
يمكن أن يقلل المخزن المؤقت للكسر عالي الأداء بشكل ملحوظ من التجاوزات والسعات المرتدة للتلامس المتحرك لقاطع الدائرة الفراغية في الكسر وبالتالي تجنب فقد التحمل الميكانيكي بسبب التعب الزائد الجزئي من منفاخ قاطع الفراغ الناتج عن تجاوز التلامس المتحرك.مع انخفاض السعات الارتدادية لجهة الاتصال المتحركة ، لم يتم العثور على إعادة إشعال وتقييد أثناء اختبار بنك مكثف التحويل
المعايير الفنية
| لا. | العنصر | وحدة | معامل | ||||||
| 1 | الفولطية | كيلو فولت | 12 | ||||||
| 2 | تردد مصنف | هرتز | 50/60 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة تردد الطاقة تحمل الجهد (rm s) |
كيلو فولت |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | التصنيف الحالي لكسر الدائرة القصيرة |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيفها وقت قصير تحمل التيار | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
آنسة
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
آنسة
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
آنسة
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μ Ω |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
سلامة العملية
مع حماية القفل ضد سوء التشغيل ، يمكن لقواطع الدائرة هذه ، التي تعمل في خزانات المفاتيح الكهربائية ، تحقيق وظائف متشابكة "الحماية الخمسة" ، وتجنب سوء الاستخدام وزيادة حماية السلامة الشخصية للمشغل.
فقط عندما يكون قاطع الدائرة ومفتاح التأريض في وضع غير متصل ، يمكن لشاحنة قاطع الدائرة أن تُركب إلى موضع الخدمة من موضع الاختبار
لا يمكن إغلاق قاطع الدائرة إلا عندما يكون في وضع الخدمة / الاختبار.
مع إغلاق قاطع الدائرة ، لا يمكن لشاحنتها أن تعلق أو تخرج مما يمكن تحقيقه فقط عندما يكون قاطع الدائرة في وضع غير متصل.
لا يمكن إخراج قاطع الدائرة في وضع مغلق من موضع الخدمة إلى موضع الاختبار.
لا يمكن إغلاق قاطع الدائرة أثناء وضعه على الأرفف.
عند إغلاق قاطع الدائرة ، إذا فشلت إزالة إشارة الإغلاق في الوقت المناسب ، فإن دائرة التحكم الداخلية المضادة للرحلة ستقطع دائرة الإغلاق لمنع إعادة الإغلاق المتعددة (اختياري).
إذا تم تحديد قفل الإغلاق الكهربائي ، فلن يتمكن قاطع الدائرة الكهربائية من الإغلاق عندما تفشل الدائرة الثانوية في توفير الطاقة أو تفشل الطاقة المقدمة في تلبية التشغيل العادي للمغناطيس الكهربائي للقفل (اختياري).
