تفاصيل المنتج:
|
الفولطية: | 12 كيلو فولت | التصنيف الحالي: | 630-1250 أ |
---|---|---|---|
تردد مصنف: | 50/60 هرتز | اكتب: | وحدة تبديل الحمل |
OEM / ODM: | يرجى مشاركة رسومات CDA الخاصة بك | أصلي: | الصين |
تسليط الضوء: | مجموعة المفاتيح الكهربائية المعزولة بالغاز,12KV RMU,مجموعة المفاتيح المعزولة بالغاز |

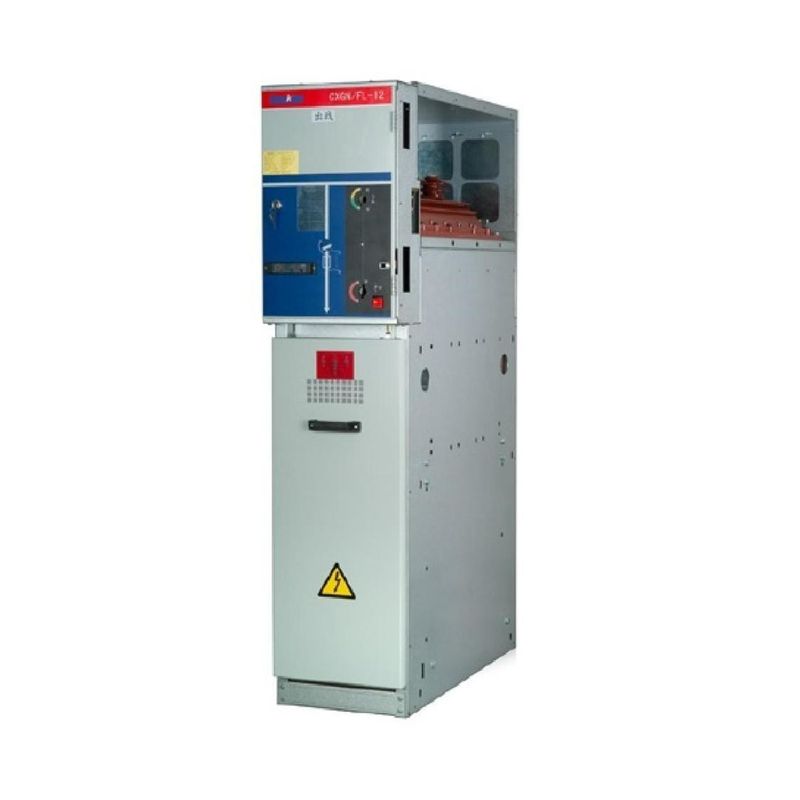

SF6 RMU HXGN15 وحدة تبديل الحمل 12KV GIS GB ISO IEC
مقدمة المنتج
جنرال لواء
يُطلق على مفتاح التحميل الخاص بخزانة مزود الطاقة عمومًا اسم الوحدة C ، والتي تُستخدم عمومًا في الخزانات ذات الخمس أسلاك ثلاثية الطور ذات الجهد العالي.
وحدة تبديل الحمل التي تسمى C-unit تتضمن قضيب ناقل ، ومفتاح تحميل / أرضي بثلاث محطات ، وآلية تشغيل زنبركية مفردة بثلاث محطات ، وهناك مفتاحان مستقلان للحمل والأرض ، وفتحة تشغيل التبديل ، ومفتاح الحمل ، ومؤشر موضع مفتاح التأريض ، يشير إلى مؤشر جهد الفرن للغلاف ، إلخ.
بيئة الخدمة
معلومات تقنية
لا. | العنصر | وحدة | معامل | |||
1 | الفولطية | كيلو فولت | 12 | 24 | 36 | |
2 | تردد مصنف | هرتز | 50/60 | |||
3 | التصنيف الحالي | أ | 630 (1250 *) | |||
4 |
تردد الطاقة 1 دقيقة تحمل الجهد |
مبتل | كيلو فولت | 38 | 50 | 70 |
جاف | كيلو فولت | 48 | 60 | 85 | ||
5 | الدافع البرق يتحمل الجهد | كيلو فولت | 75 | 125/150 | 170 | |
6 | تيار كسر الدائرة القصيرة المقدر (الذروة) | كا | 80 | 63 | 63 | |
7 | تصنيف الحمل النشط وإغلاق كسر الدائرة الحالية | أ | 63 | 50 | 50 | |
8 | تصنيف نقل التيار | أ | 1700 | 1200 | 1200 | |
9 | ماس كهربائى مصنّف تيار (ذروة) | كا | 80 | 63 | 63 | |
10 | الكبل المقدر (الخط) يشحن كسر التيار | أ |
50 و 10 50/10 |
|||
11 | كابل شحن يكسر التيار في خطأ التأريض | أ | 20 | 20 | 20 | |
12 | تصنيف تحمل التيار (الذروة) | كا | 80 | 63 | 63 | |
13 | تيار تحمل الوقت القصير (2 ثانية) | كا | 25 | 20 | 20 | |
14 | آلية الحياة | مرات | 5000 | 2000 | 2000 |
ملحوظة: بالنسبة لكسر الدائرة القصيرة والتيار الذروة يعتمد على تركيبة Fuse plus
مكونات اختيارية:
التشغيل الكهربائي- تيار متردد 220/110 فولت ؛تيار مستمر 24/48/110/220 فولت
جهة اتصال إضافية 5 NO 5 NC
مجموعة كاملة من الصمامات
واجهة اتصال FTU
