تفاصيل المنتج:
|
| تصنيف الجهد: | 12/24/36 ك.ف. | التصنيف الحالي: | 630 أ 1250 أ |
|---|---|---|---|
| تردد التصنيف: | 50 هرتز | المواصفات: | GB ISO |
| OEM / ODM: | متوفرة | ||
| تسليط الضوء: | مجموعة المفاتيح المعزولة بالغاز ذات الجهد المتوسط ,مجموعة المفاتيح المعزولة بالغاز ذات الجهد المتوسط 36KV,مجموعة المفاتيح الكهربائية المعزولة بالغاز HXGN15 mv |
||

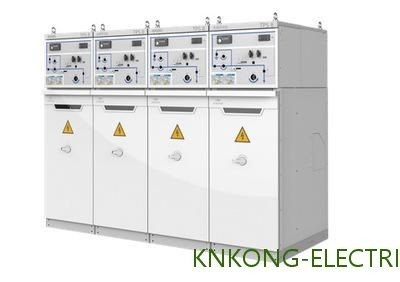

مجموعة المفاتيح الكهربائية SF6 المعزولة بالغاز سلسلة HXGN15 Swg 12/24 / 36KV 630A 1250A MV لوحة التبديل GB ISO
مقدمة المنتج
عام
HXGN15 سلسلة وحدة من نوع SF6 الدائري خزانة شبكية مع مفتاح تحميل SF6 كمفتاح رئيسي ، للخزانة بأكملها ، مناسب لأتمتة التوزيع الكهربائي ولوحة مفاتيح إغلاق معدنية مدمجة وقابلة للتوسيع.إنها تتميز بهيكلها البسيط ، والتشغيل المرن ، والتشابك الموثوق به والتركيب المريح ، وما إلى ذلك ، والتي يمكن أن توفر مشاريع تقنية مرضية لكل من مناسبات التطبيق المختلفة والمستخدمين.من خلال اعتماد تكنولوجيا المستشعر وترحيل الحماية المحدث ، بالإضافة إلى التكنولوجيا المتقدمة ومشروع التجميع المرن ، يمكن لخزانة الشبكة الحلقية SF6 من نوع الوحدة HXGN15 أن تلبي تمامًا متطلبات السوق المتغير باستمرار.يمكن أن يستغرق مفتاح كسر تحميل FLBS36 SF6 ذاتي الإنتاج ؛أيضًا وفقًا لطلب المستخدم ، يمكن تجميعها باستخدام قاطع الدائرة الفراغية من سلسلة VB4 ذو التصنيف العالمي الأعلى مع آلية مغناطيسية دائمة مصنوعة من قاطع الدائرة SF6 من نوع AREVA أو HD4 المصنوع من قاطع الدائرة SF6 من نوع AREVA أو HD4 المصنوع من ABB أو باستخدام VS1- 12 نوع قاطع الدائرة الفراغية مع آلية مغناطيسية دائمة.يمكن أن تكون طرق التشغيل للمفتاح الرئيسي داخل الوحدة الرئيسية للحلقة إما يدوية أو كهربائية.ويمكن أن تفي بمتطلبات "أربعة عناصر تحكم" عندما تتطابق مع FTU و RTU.
ميزة
1. هيكل مكسو بالمعدن ومغلق بالكامل ، يمكن أن يمنع الأوساخ والحيوانات الصغيرة من المدخل.
2. من خلال نوافذ المراقبة في موضع مفتاح لوحة الباب والحالة العامة يمكن رؤيتها بوضوح.
3. مقبض تشغيل الباب والمفتاح متشابك ميكانيكيًا لضمان عدم إمكانية فتح الباب مع إغلاق المفتاح ولا يمكن إغلاق المفتاح مع فتح الباب.
4. تستخدم المفاتيح الكهربائية مفاتيح تفريغ مدمجة مع مادة عازلة صلبة.هذه التكنولوجيا الصديقة للبيئة تتجنب استخدام SF6 كغاز عازل.
5. يمكن أن يمنع التعشيق الوقائي الخماسي الموثوق به بشكل فعال سوء التشغيل.
بيئة الخدمة
1. درجة حرارة الهواء: -35 درجة مئوية ~ + 40 درجة مئوية
2. الرطوبة: متوسط الرطوبة الشهرية 95٪.متوسط الرطوبة اليومية 90٪.
3. الارتفاع: 2500 م
4. الهواء المحيط غير ملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال ، والبخار ، وما إلى ذلك.
5. لا اهتزاز عنيف متكرر
معلومات تقنية
| رقم. | العنصر | وحدة | معامل | |||
| 1 | الفولطية | كيلو فولت | 12 | 24 | 36 | |
| 2 | تردد مصنف | هرتز | 50/60 | |||
| 3 | التصنيف الحالي | أ | 630 (1250 *) | |||
| 4 |
تردد الطاقة 1 دقيقة تحمل الجهد |
مبلل | كيلو فولت | 38 | 50 | 70 |
| جاف | كيلو فولت | 48 | 60 | 85 | ||
| 5 | الدافع البرق يتحمل الجهد | كيلو فولت | 75 | 125/150 | 170 | |
| 6 | تيار كسر الدائرة القصيرة المقدر (الذروة) | كا | 80 | 63 | 63 | |
| 7 | تصنيف الحمل النشط وإغلاق كسر الدائرة الحالية | أ | 63 | 50 | 50 | |
| 8 | تصنيف نقل التيار | أ | 1700 | 1200 | 1200 | |
| 9 | ماس كهربائى مصنّف تيار (ذروة) | كا | 80 | 63 | 63 | |
| 10 | الكبل المقدر (الخط) يشحن كسر التيار | أ |
50 و 10 50/10 |
|||
| 11 | كابل شحن يكسر التيار في خطأ التأريض | أ | 20 | 20 | 20 | |
| 12 | تصنيف تحمل التيار (الذروة) | كا | 80 | 63 | 63 | |
| 13 | تيار تحمل الوقت القصير (2 ثانية) | كا | 25 | 20 | 20 | |
| 14 | آلية الحياة | مرات | 5000 | 2000 | 2000 | |
ملحوظة: بالنسبة لكسر الدائرة القصيرة والتيار الذروة ، يعتمد على تركيبة Fuse plus
