تفاصيل المنتج:
|
| تصنيف الجهد: | 12 كيلو فولت | التصنيف الحالي: | 630-1250 أ |
|---|---|---|---|
| تردد التصنيف: | 50/60 هرتز | المعايير: | GB ISO IEC |
| OEM / ODM: | إرضاء رسومات CDA الخاصة بك | أصلي: | الصين |
| تسليط الضوء: | مجموعة المفاتيح RMU المعزولة بالغاز,SF6 GIS HXGN15-12 RMU Switchgear,RMU Switchgear 12KV |
||

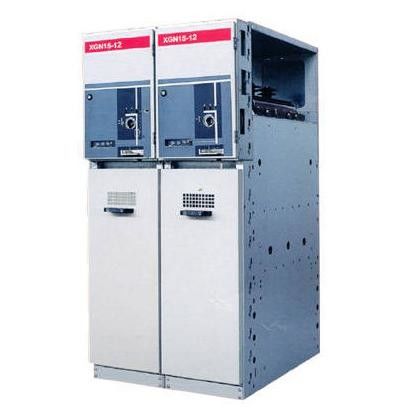

الوحدة الرئيسية الحلقية ذات الجهد المتوسط المعزول بالغاز GB ISO 36KV
سلسلة SF6 RMU HXGN15 12KV GIS GB ISO IEC
مقدمة المنتج
جنرال لواء
يستخدم هذا النوع من المفاتيح الكهربائية RMU SF6 كوسيط إطفاء القوس مع جهات اتصال مزدوجة مفتوحة ، و 3 موضع عمل واتصال دوار يتم وضعه في غلاف من راتنجات الايبوكسي لهيكل مقوى.يجب اجتياز كل خزان غاز لاكتشاف تسرب الهيليوم قبل ملئه بـ 0.045 ميجا باسكال من SF6 (افحص أي تسرب للتأكد من إمكانية تركيبه عموديًا أو أفقيًا).
بيئة الخدمة
معلومات تقنية
| لا. | العنصر | وحدة | معامل | |||
| 1 | الفولطية | كيلو فولت | 12 | 24 | 36 | |
| 2 | تردد مصنف | هرتز | 50/60 | |||
| 3 | التصنيف الحالي | أ | 630 (1250 *) | |||
| 4 |
تردد الطاقة 1 دقيقة تحمل الجهد |
مبتل | كيلو فولت | 38 | 50 | 70 |
| جاف | كيلو فولت | 48 | 60 | 85 | ||
| 5 | الدافع البرق يتحمل الجهد | كيلو فولت | 75 | 125/150 | 170 | |
| 6 | تيار كسر الدائرة القصيرة المقدر (الذروة) | كا | 80 | 63 | 63 | |
| 7 | تصنيف الحمل النشط وإغلاق كسر الدائرة الحالية | أ | 63 | 50 | 50 | |
| 8 | تصنيف نقل التيار | أ | 1700 | 1200 | 1200 | |
| 9 | ماس كهربائى مصنّف تيار (ذروة) | كا | 80 | 63 | 63 | |
| 10 | الكبل المقدر (الخط) يشحن كسر التيار | أ |
50 و 10 50/10 |
|||
| 11 | كابل شحن يكسر التيار في خطأ التأريض | أ | 20 | 20 | 20 | |
| 12 | تصنيف تحمل التيار (الذروة) | كا | 80 | 63 | 63 | |
| 13 | تيار تحمل الوقت القصير (2 ثانية) | كا | 25 | 20 | 20 | |
| 14 | آلية الحياة | مرات | 5000 | 2000 | 2000 | |
ملحوظة: بالنسبة لكسر الدائرة القصيرة والتيار الذروة يعتمد على تركيبة Fuse plus
مكونات اختيارية:
التشغيل الكهربائي- تيار متردد 220/110 فولت ؛تيار مستمر 24/48/110/220 فولت
جهة اتصال إضافية 5 NO 5 NC
مجموعة كاملة من الصمامات
واجهة اتصال FTU
