تفاصيل المنتج:
|
| مصنع: | كنكونج | الجهد االكهربى: | 12 كيلو فولت |
|---|---|---|---|
| تيار: | 20KA / 25KA / 31.5KA / 40KA | اكتب: | مكنسة |
| أعمدة: | 3 | المعايير: | ISO9001: 2015 ، CCC ، ISO9001 ، CE ، CB ، IEC60898 |
| تسليط الضوء: | قواطع دوائر الفراغ VCB,VS1-12 3 Phase VCB,VCB Vacuum Circuit Breaker 40KA |
||

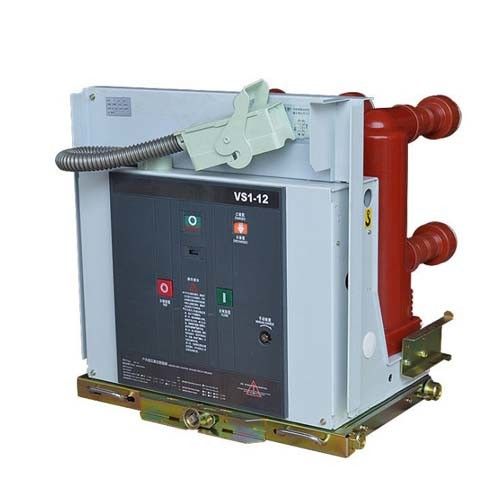

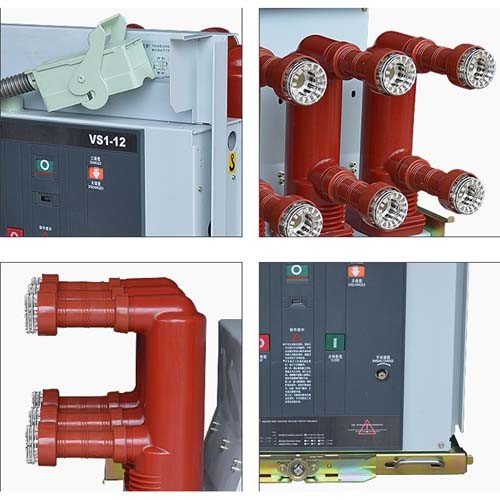

قاطع الدائرة الفراغية VCB 12kv ، 3 أطوار AC 50 / 60Hz VS1-12 series
مقدمة المنتج
تم تسمية "قاطع الدائرة الفراغية ذات الجهد العالي" لأن وسيط إطفاء القوس والوسط العازل في فجوة التلامس بعد إطفاء القوس كلاهما فراغ ؛قواطع الدائرة الفراغية صغيرة الحجم وخفيفة الوزن ومناسبة للتشغيل المتكرر وإطفاء القوس بدون صيانة.المزايا ، إنها أكثر شيوعًا في شبكة التوزيع.
قواطع الدائرة الفراغية VS1-Series VCB قابلة للتطبيق 3-12 كيلو فولت ، 3 أطوار AC 50 / 60Hz مفاتيح كهربائية داخلية ويمكن أن تكون بمثابة وحدات حماية وتحكم لمعدات المحولات الفرعية للمؤسسات الصناعية والتعدين.مع التصميم المعياري والإطار المستقل لآليات التشغيل الزنبركية ، يمكن لقواطع الدائرة VS1 العمل مع مجموعة المفاتيح الكهربائية المتوسطة والثابتة KYN28.تخضع قواطع الدائرة هذه للتركيب الثابت والتجميع مع الشاحنة كوحدة عربة يدوية
حالة الخدمة العادية
| ارتفاع | ≤ 1000 م | |
| درجة الحرارة المحيطة | الأعلى | + 40 |
| دقيقة | -15 ℃ | |
|
الرطوبة المحيطة: الحد الأقصى لمتوسط الرطوبة |
24 ساعة ≤ 95٪ | |
| شهر واحد ≤ 90٪ | ||
| أقصى ضغط بخار الماء | 24 ساعة 2.2kpa | |
| شهر واحد 1.8kpa | ||
VS1 المعايير الفنية
| لا. | العنصر | وحدة | معامل | ||||||
| 1 | الفولطية | ك | 12/24 | ||||||
| 2 | تردد مصنف | هرتز | 50 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة قوة تردد تحمل الجهد (rms) |
ك |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | تصنيف كسر التيار الكهربائي |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيف الصمود في الوقت القصير الحالي | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
آنسة
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
آنسة
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
آنسة
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة كل مرحلة من الدوائر الرئيسية |
μΩ |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
