تفاصيل المنتج:
|
| تصنيف الجهد: | 40.5 كيلوفولت | التصنيف الحالي: | 630/1250/1600/2000/2500 أمبير |
|---|---|---|---|
| تردد التصنيف: | 50 هرتز | الواقفين: | مجلس التعاون الجمركي ، ISO9001 ، CE ، CB ، IEC60898 |
| OEM / ODM: | متاح | ||
| تسليط الضوء: | 20KA داخلي VCB,قاطع دائرة VCB داخلي,قاطع دائرة VCB 20KA |
||

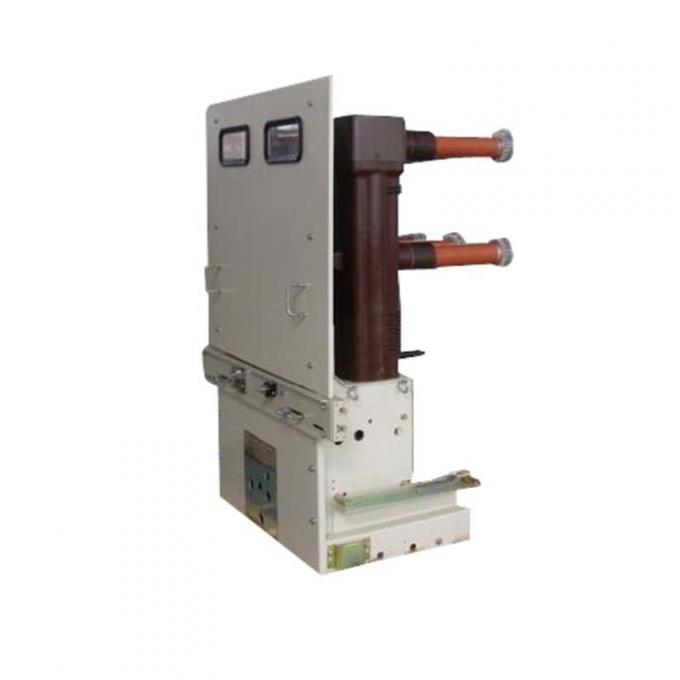

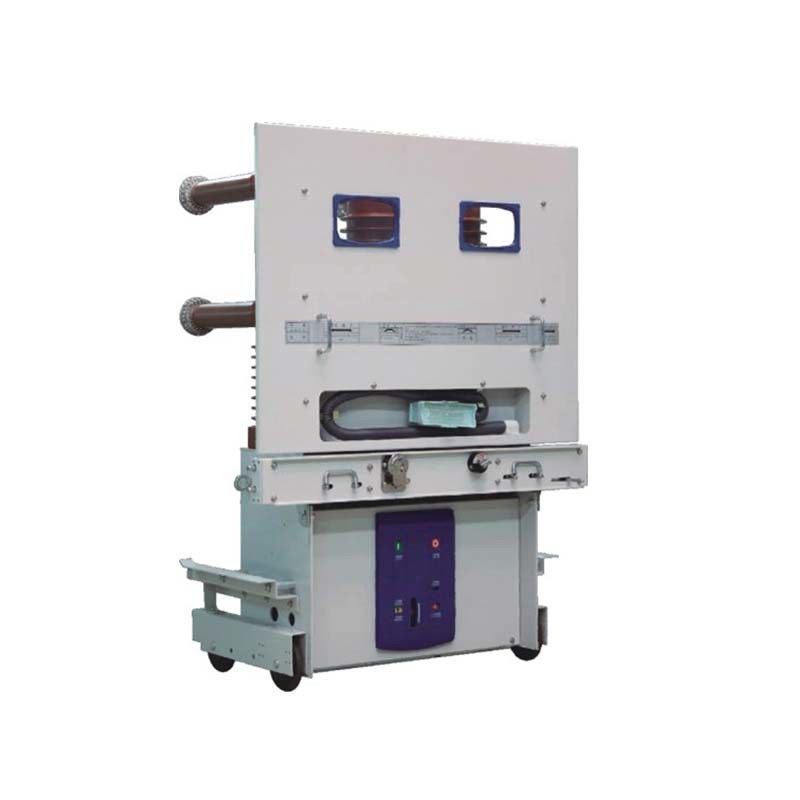

غلاف VCB داخلي أو قطب مدمج 12-40.5KV ، ثلاث مراحل 50HZ 400 / 630A ، AC / DC 110 / 220V CCC ، ISO9001 ، CE ، CB ، IEC60898
مقدمة المنتج
ميزات الهيكل
1. آلية تشغيل زنبركية معيارية موثوقة: تصميم آلية تشغيل الزنبرك هو أسلوب تصاعدي ، والذي له وظيفة التخزين اليدوي للطاقة وتخزين الطاقة الكهربائية ؛حجم صغير ، صلابة عامة جيدة ، وأداء
2. هيكل الجلبة (VS1-40.5): توجد غرفة إطفاء الفراغ للدائرة الرئيسية داخل أسطوانة العزل المغلقة ؛مادة الأسطوانة العازلة عبارة عن راتينج إيبوكسي يتمتع بخصائص ميكانيكية وكهربائية موثوقة.باستخدام عملية تشكيل APG المتقدمة ، فإن الأسطوانة العازلة لها دور الدعم والطور البيني وتأثير العزل النسبي
3. هيكل القطب المغلف (VS1-40.5E): الدائرة الموصلة تتبنى قطب تغليف صلب.باستخدام عملية تشكيل APG المتقدمة ، ضع قاطع الفراغ والأجزاء الأخرى (للدائرة الأولية) مغلفة بمواد إيبوكسي ، اجعل وحدة الدائرة الرئيسية.مع تصميم التنورة المزدوجة من الداخل والخارج ، يتميز العمود بميزات مثل مسافة الزحف الكبيرة ، والقوة الميكانيكية العالية ، ودقة الأجزاء العالية ، وأجزاء أقل ، وعدم وجود تعديلات ثانوية ، وسطح ملتف صغير
4. وحدة وظيفة التشغيل-الإيقاف القياسية: آلية الزنبرك بتصميم معياري ، والتي تتضمن وحدتين وظيفيتين: الإغلاق والفتح ؛تتميز بخصائص الصيانة المريحة والاستبدال السريع ووقت الصيانة القصير ؛لا يوجد إعادة ضبط لآلية تشغيل قاطع الدائرة بالكامل بعد استبدال وحدة الإغلاق والكسر ، مما قد يقلل من أعمال الصيانة
5. قابلية تبادل أفضل لعربة اليد وقدرتها على التكيف ، حجم التثبيت و ZN85 ، VD4 ، وغيرها من المنتجات ؛قدرة كسر قوية ، عمر خدمة طويل
حالة الخدمة العادية
| ارتفاع | ≤ 1000 م | |
| درجة الحرارة المحيطة | الأعلى | + 40 |
| دقيقة | -15 ℃ | |
|
الرطوبة المحيطة: الحد الأقصى لمتوسط الرطوبة |
24 ساعة ≤95٪ | |
| شهر واحد ≤ 90٪ | ||
| أقصى ضغط بخار الماء | 24 ساعة 2.2kpa | |
| شهر واحد 1.8kpa | ||
لا يوجد تلوث واضح للهواء المحيط بدخان الغبار أو الغازات المسببة للتآكل أو القابلة للاحتراق أو البخار أو الضباب الدخاني
المعلمات الفنية VS1-40.5 / E
| لا. | العنصر | وحدة | معامل |
| 1 | الفولطية | ك | 40.5 |
| 2 | تردد مصنف | هرتز | 50 |
| 3 | تردد الطاقة المقدرة يتحمل الجهد / 1 دقيقة | ك | 95 |
| 4 | الدافع البرق تقييمه تحمل الجهد | ك | 185 |
| 5 | التصنيف الحالي | أ | 630 1250 1600 2000 2500 |
| 6 | تصنيف كسر التيار الكهربائي | كا | 20 25 31.5 |
| 7 | تصنيف الصمود في الوقت القصير الحالي | كا | 20 25 31.5 |
| 8 | تصنيف تيار وسم الدائرة القصيرة | كا | 50 63 80 |
| 9 | قيمة الذروة المقدرة لتحمل التيار | كا | 50 63 80 |
| 10 | المدة المقدرة للدائرة القصيرة | س | 4 |
| 11 | تسلسل التشغيل المقدر | O-0.3s-CO-180s-CO | |
| 12 | الوقت العاجلة | آنسة | ≤80 |
| 13 | التحمل الميكانيكي | مرات | 10000 |
| 14 | تصنيف واحد مكثف البنك كسر الحالي | أ | 400/630 |
| 15 | ماس كهربائى مصنّف يكسر أوقات كسر التيار | مرات | 30 |
| 16 | الحجم (الطول * العرض * الارتفاع) | مم | 1246 * 1700 * 905 |
| 17 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 |
| 18 | وزن | كلغ | 466 |
معلمات الخصائص الميكانيكية
| لا. | العنصر | وحدة | معامل |
| 1 | التخليص بين جهات الاتصال المفتوحة | مم | 18 ± 2 |
| 2 | على السكتة الدماغية | 3.5 ~ 4 | |
| 3 | الطاقة المقدرة لمحرك تخزين الطاقة | دبليو | 230 |
| 4 | وقت تخزين الطاقة | س | ≤15 |
| 5 | مدة الارتداد لإغلاق الاتصال |
آنسة |
≤3 |
| 6 | عدم تزامن فتح وإغلاق 3 مراحل | ≤2 | |
| 7 | الوقت العاجلة | ≤70 | |
| 8 | صنع الوقت | ≤90 | |
| 9 | ارتداد كسر الفرامل | م | ≤3 |
| 10 | متوسط سرعة الانهيار | تصلب متعدد | 1.7 ± 0.3 |
| 11 | متوسط سرعة صنع | 0.7 ± 0.3 |
