عام

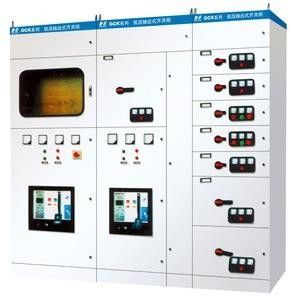

يجب أن يكون GCK نوعًا اقتصاديًا محسنًا من MNS.الصف العمودي لا يحتوي على لوحات وظيفية بلاستيكية.الباب ثابت على الإطار.بعد فتح الباب ، يمكن سحب الدرج للخارج.G - هيكل الخزانةج - نوع قابل للرسم ؛ك - مركز التحكم.
ميزة
1. إن المادة الرئيسية لإطار خزانة مجموعة المفاتيح الكهربائية ذات الجهد المنخفض من نوع GCK مصنوعة من الفولاذ الموسع ، والذي يتم وضعه بواسطة ألواح الزاوية ويتم توصيله بواسطة براغي بدون هيكل لحام.يتم تعديل حجم تشكيل الأجزاء وحجم الثقب والفاصل الزمني للمعدات.الخزانة مقسمة إلى ثلاثة أقسام معزولة: غرفة بسبار ، غرفة وحدة وظيفية وغرفة كابل ، والتي يمكن أن تمنع بشكل فعال انتشار الحوادث وتسهل الصيانة الحية.
2. الوحدة الوظيفية لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض من نوع GCK ، مع إزالة الدرج ، يتم فصل مكونات الوحدة تمامًا عن قضيب التوصيل العمودي الموصل ، ويمكن استبدال المعدات الكهربائية وإصلاحها بأمان.يتميز قابس الدائرة الرئيسية وقابس الدائرة الإضافية للوحدة الوظيفية بخصائص الإدخال الثابت ، والقوة المنتظمة ، والإدخال والإزالة المتوازنة ، مما يضمن توصيل موثوق.مقصورات الوحدة مفصولة بألواح معدنية ، ويمكن إغلاق المصاريع الموجودة في المقصورات تلقائيًا أثناء سحب الدرج ، مما يضمن عدم قدرة جسم الإنسان على لمس الحافلة العمودية الحية وضمان السلامة.
3. يتم تثبيت قضيب النقل الأفقي لخزانة مفتاح درج الجهد المنخفض من نوع GCK في أعلى الخزانة.إنه نظام ثلاثي الأطوار خماسي الأسلاك أو نظام رباعي الأسلاك ثلاثي الأطوار.يتم تحديد المواصفات وفقًا للحمل المحسوب أو المحدد من قبل المستخدم.قضيب النقل العمودي خالي من الهالوجين ، وغير سام ، وغير سام.الغلاف البلاستيكي الهندسي القابل للاشتعال مغلق.
بيئة العمل
1. يجب ألا تزيد درجة حرارة الهواء المحيط عن + 40 درجة مئوية ، ولا تقل عن -5 درجة مئوية ، ويجب ألا يكون متوسط درجة الحرارة خلال 24 ساعة أعلى من + 35 درجة مئوية إذا تجاوزت ، يجب أن يتم استخلاصها وتشغيلها وفقًا للقيمة الفعلية قارة؛
2. الاستخدام الداخلي: يجب ألا يتجاوز ارتفاع مكان الاستخدام 2000 متر
3. يجب ألا تزيد درجة الحرارة النسبية للهواء المحيط عن 50٪ عندما تكون درجة الحرارة + 40 درجة مئوية.يُسمح بدرجة حرارة نسبية أكبر عند درجة حرارة منخفضة ، مثل 90٪ عندما تكون درجة الحرارة + 20 درجة مئوية.يجب الأخذ في الاعتبار أن التكثيف قد يحدث عرضيًا بسبب تغيرات درجة الحرارة.تأثير التعرض ؛
4. عند تثبيت الجهاز ، لا يتجاوز الميل من المستوى العمودي 5 درجات مئوية ، وتكون مجموعة الخزانات بأكملها مسطحة نسبيًا (وفقًا لمعيار GBJ232-82) ؛
5. يجب تركيب الجهاز في مكان لا يوجد فيه اهتزازات وتأثيرات شديدة ، وحيث لا تتآكل المكونات الكهربائية ؛
6. إذا كان لدى المستخدم متطلبات خاصة ، فيمكن حلها من خلال التشاور مع الشركة المصنعة.
المعايير الفنية
جهد العزل: تيار متردد 660-1000 فولت
جهد العمل: تيار متردد 380-660 فولت
التردد: 50 هرتز
أقصى تيار لدائرة التغذية: 3150A
أقصى تيار لدائرة الدرج: 3150A
القدرة القصوى لمحرك التحكم: 320KW
ذروة الحافلة الأفقية تتحمل التيار (0.1S): 63/105 / 176KA
تيار تحمل الوقت القصير لقضيب التوصيل الأفقي (1S): 30/50/80/100 KA
ذروة الحافلة العمودية تتحمل التيار (0.1S): 63/105 KA
تيار تحمل الوقت القصير لقضيب التوصيل العمودي (1 ثانية): 30/50 كيلو أمبير
تصنيف تردد القدرة على تحمل الجهد: 2500 فولت (1 دقيقة)
تردد الطاقة الثانوية يتحمل الجهد: 2500 فولت (دقيقة واحدة)
مستوى الحماية: IP30 / 40
