تفاصيل المنتج:
|
| تصنيف الجهد: | 10 كيلو فولت / 0.4 كيلو فولت | قدرة التصنيف: | 30-1600 كيلو فولت أمبير |
|---|---|---|---|
| تردد التصنيف: | 50/60 هرتز | المعايير: | ISO IEC GB |
| مواد: | نحاس / ألمنيوم | مصنع: | كنكونج |
| تسليط الضوء: | S13 محولات طاقة كهربائية مختومة بالكامل,نوع مغمور بزيت المحولات 1000KVA,زيت محول مغمور نوع الجهد العالي |
||

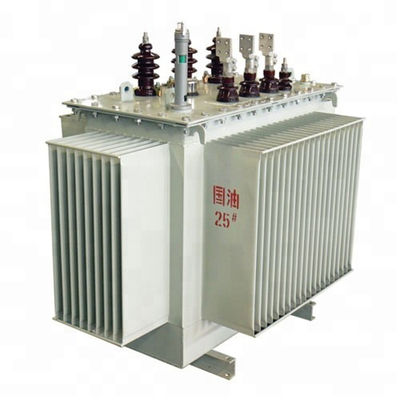

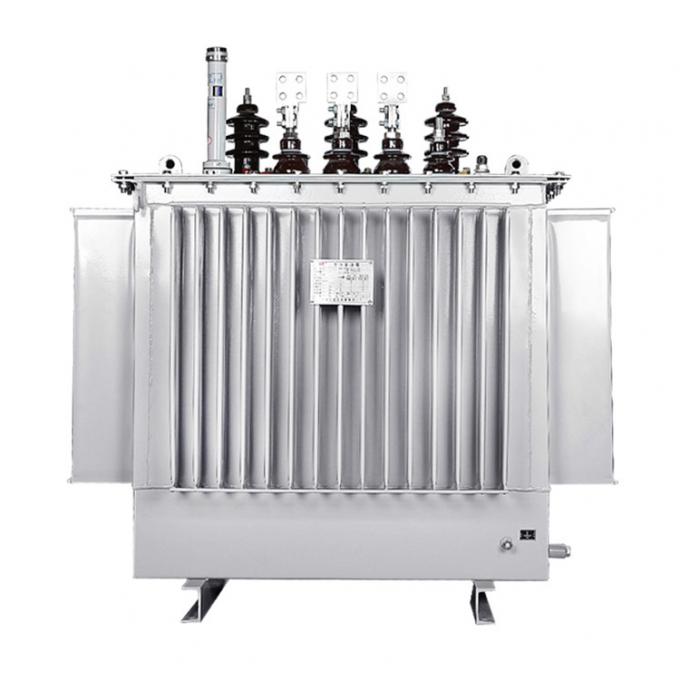

S13 محول طاقة مغمور بالزيت عالي الجهد عالي الجهد 10KV / 0.4KV 30-1600KVA 50 / 60Hz
مقدمة المنتج
معايير المنتج
GB1094.1-2013 القواعد العامة لمحولات الطاقة
ارتفاع درجة حرارة محول الطاقة GB1094.2-2013
GB1094.3-2003 مستوى العزل واختبار العزل لمحولات الطاقة
GB1094.5-2008 محول الطاقة يقاوم قدرة ماس كهربائى
GB / T1094.10-2003 محولات القدرة - الجزء 10: تحديد مستويات الصوت
GB / T25446-2010 المعايير والمتطلبات التقنية لمحول التوزيع الأساسي المصنوع من سبيكة غير متبلورة المغمورة بالزيت
السمات الهيكلية
جوهر الحديد:المواد المغناطيسية لب الحديد تستخدم سبيكة غير متبلورة.نظرًا لأن السبيكة غير المتبلورة لا تحتوي على بنية بلورية ولها خاصية مغناطيسية ناعمة ، فإن منطقة حلقة التباطؤ ضيقة جدًا ، والمغنطة
الطاقة صغيرة ، والمقاومة الكهربائية عالية ، وفقدان تيار الدوامة صغير ، لذلك يتم استخدام فقدان عدم التحميل وعدم التحميل الحالي للمحول المصنوع من هذه المادة.منخفظ جدا.يتكون القلب من أربعة إطارات أساسية منفصلة في نفس المستوى
لتشكيل نوع من خمسة أعمدة من ثلاث مراحل.يجب أن يتم تلدينها ، ويجب أن يكون لها مفصل عازل بشكل مستطيل الشكل.
لفه:بالإضافة إلى استخدام اللفات ذات الجهد المنخفض (160 كيلو فولت أمبير أو أقل) مع الموصلات النحاسية ، يتم استخدام الهيكل الأسطواني المصنوع من رقائق النحاس بشكل عام ؛تستخدم اللفات عالية الجهد بنية أسطوانية متعددة الطبقات لموازنة توزيع الأمبير المتعرج وتسرب التدفق المغناطيسي.يتم لف الملفات ذات الجهد العالي والجهد المنخفض مع أجهزة شد الأسلاك لتشكيل ملفات مستطيلة ، ويتم ترسيخ الملفات عن طريق الضغط الساخن والتشكيل لتعزيز القوة الميكانيكية للملفات والقدرة على تحمل ماس كهربائى.
خزان النفط:إنها تتبنى هيكل مموج جميل وختم كامل وخالي من الصيانة.من خلال تكنولوجيا إنتاج خزان الزيت المتقدمة ، فإنه يخضع لضغط صارم ...
شركة
المسؤولية: البحث والتطوير في مجال الإنتاج MV & LV switch ، VCB خارجي وداخلي ، محطات توزيع الطاقة (DTU ، FTU).
سنة التأسيس: 10 يونيو 2009
رأس المال المسجل: RMB102،000،000 (15،000،000 دولار أمريكي)
رخصة الشركة: 91410104689749184A
مساحة ورشة التصنيع: 20000 متر مربع
طبيعة الشركة: مشروع خاص
عدد الموظفين: 180
كبار المهندسين: 20-30
حجم المبيعات السنوية في 2019: RMB200،000،000 (26،000،000 دولار أمريكي)
10KV-S11 محول الزيت معين البيانات التقنية
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
كيل أ × ب (مم × مم) |
أبعاد L * W * H (مم) |
الوزن (كجم) |
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2X 2. 5٪ |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770 × 545 × 890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790 × 560 × 920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | ٨٥٠ × ٦٣٥ × ٩٨٠ | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865 × 685 × 990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120 × 740 × 1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | ١٢٣٥ × ٨٢٥ × ١٠٨٠ | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275 × 860 × 1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300 × 870 × 1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395 × 960 × 1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530 × 1080 × 1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660 × 1180 × 1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740 × 1255 × 1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780 × 1320 × 1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855 × 1345 × 1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13 / 14 البيانات الفنية الرئيسية لمحول الزيت
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
كيل أ × ب (مم × مم) |
أبعاد L * W * H (مم) |
الوزن (كجم) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2X 2.5٪ |
0.4 | 50 | D ، yn11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400 × 40 ج | 1005 × 670 × 960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 × 40 درجة مئوية | 1005 × 670 × 990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400 × 40 ج | 1060 × 715 × 1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550 × 55 ج | 1075 × 735 × 1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550 × 55 ج | 1110 × 750 × 1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550 × 55 ج | 1140 × 780 × 1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.74 | 56 | 550 × 55 ج | 1210 × 815 × 1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550 × 55 ج | 1290 × 885 × 1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550 × 55 ج | 1300 × 880 × 1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 × 66 درجة مئوية | 1410 × 975 × 1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660 × 66 ج | 1465 × 980 × 1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660 × 66 ج | 1560 × 1050 × 1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820 × 82 ج | 1700 × 1160 × 1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820 × 82 ج | 1790 × 1280 × 1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820 × 82 ج | 1890 × 1360 × 1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820 × 82 ج | 1970X1430X1700 |
3500 |
||||||
