تفاصيل المنتج:
|
| الجهد االكهربى: | 10 كيلو فولت / 0.4 كيلو فولت | سعة: | 30-1600 كيلو فولت أمبير |
|---|---|---|---|
| تكرر: | 50/60 هرتز | الواقفين: | ISO IEC GB |
| OEM / ODM: | الاستفسار عن طريق البريد الإلكتروني | مواد: | نحاس / ألمنيوم |
| تسليط الضوء: | 1600KVA محول طاقة مغمور بالزيت,محول مغمور بالزيت 10KV 0.4KV,محول طاقة مغمور بالزيت S11 |
||

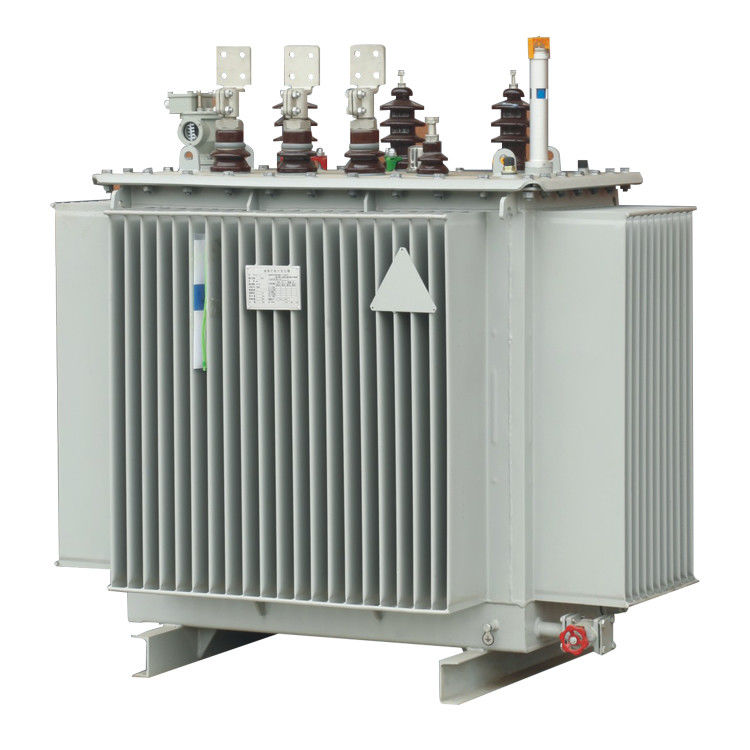

S11 / S13 / 14-M محول مغمور بالزيت 10KV / 0.4KV 30-1600KVA 50Hz
مقدمة المنتج
10KV-S11 محول الزيت معين البيانات التقنية
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
كيل أ × ب (مم × مم) |
أبعاد L * W * H (مم) |
الوزن (كجم) |
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2X 2. 5٪ |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770 × 545 × 890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790 × 560 × 920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | ٨٥٠ × ٦٣٥ × ٩٨٠ | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865 × 685 × 990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120 × 740 × 1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | ١٢٣٥ × ٨٢٥ × ١٠٨٠ | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275 × 860 × 1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300 × 870 × 1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395 × 960 × 1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530 × 1080 × 1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660 × 1180 × 1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740 × 1255 × 1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780 × 1320 × 1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855 × 1345 × 1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13 / 14 البيانات الفنية الرئيسية لمحول الزيت
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
كيل أ × ب (مم × مم) |
أبعاد L * W * H (مم) |
الوزن (كجم) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2X 2.5٪ |
0.4 | 50 | D ، yn11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400 × 40 ج | 1005 × 670 × 960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 × 40 درجة مئوية | 1005 × 670 × 990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400 × 40 ج | 1060 × 715 × 1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550 × 55 ج | 1075 × 735 × 1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550 × 55 ج | 1110 × 750 × 1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550 × 55 ج | 1140 × 780 × 1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.74 | 56 | 550 × 55 ج | 1210 × 815 × 1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550 × 55 ج | 1290 × 885 × 1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550 × 55 ج | 1300 × 880 × 1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 × 66 درجة مئوية | 1410 × 975 × 1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660 × 66 ج | 1465 × 980 × 1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660 × 66 ج | 1560 × 1050 × 1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820 × 82 ج | 1700 × 1160 × 1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820 × 82 ج | 1790 × 1280 × 1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820 × 82 ج | 1890 × 1360 × 1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820 × 82 ج | 1970X1430X1700 |
3500 |
||||||
معايير المنتج
GB1094.1-2013 القواعد العامة لمحولات الطاقة
ارتفاع درجة حرارة محول الطاقة GB1094.2-2013
GB1094.3-2003 مستوى العزل واختبار العزل لمحولات الطاقة
GB1094.5-2008 محول الطاقة يقاوم قدرة ماس كهربائى
GB / T1094.10-2003 محولات القدرة - الجزء 10: تحديد مستويات الصوت
GB / T25446-2010 المعايير والمتطلبات التقنية لمحول التوزيع الأساسي المصنوع من سبيكة غير متبلورة المغمورة بالزيت
الظروف
1. ظروف البيئة الطبيعية: لا يتعدى الارتفاع 1000 متر.
2. أعلى درجة حرارة محيطة +40 درجة مئوية ، وأدنى -25 درجة مئوية ؛
3. شروط البيئات الخاصة: الارتفاع فوق 1000 متر ؛
4. أعلى درجة حرارة محيطة +40 درجة مئوية ، وأدنى -45 درجة مئوية.(وصف مفصل عند الطلب) ؛
5. موقع التثبيت: لا يوجد غاز تآكل ، لا توجد بيئة قذرة واضحة ؛
ملاحظة: وفقًا للشروط المتفق عليها ، لتزويد المستخدمين بالمنتجات في ظل ظروف استخدام خاصة.
السمات الهيكلية
جوهر الحديد: المواد المغناطيسية لب الحديد تستخدم سبيكة غير متبلورة.نظرًا لأن السبيكة غير المتبلورة لا تحتوي على بنية بلورية ولها خاصية مغناطيسية ناعمة ، فإن منطقة حلقة التباطؤ ضيقة جدًا ، والمغنطة
الطاقة صغيرة ، والمقاومة الكهربائية عالية ، وفقدان تيار الدوامة صغير ، لذلك يتم استخدام فقدان عدم التحميل وعدم التحميل الحالي للمحول المصنوع من هذه المادة.منخفظ جدا.يتكون القلب من أربعة إطارات أساسية منفصلة في نفس المستوى
لتشكيل نوع من خمسة أعمدة من ثلاث مراحل.يجب أن يتم تلدينها ، ويجب أن يكون لها مفصل عازل بشكل مستطيل الشكل.
لفه:بالإضافة إلى استخدام اللفات ذات الجهد المنخفض (160 كيلو فولت أمبير أو أقل) مع الموصلات النحاسية ، يتم استخدام الهيكل الأسطواني المصنوع من رقائق النحاس بشكل عام ؛تستخدم اللفات عالية الجهد بنية أسطوانية متعددة الطبقات لموازنة توزيع الأمبير المتعرج وتسرب التدفق المغناطيسي.يتم لف الملفات ذات الجهد العالي والجهد المنخفض مع أجهزة شد الأسلاك لتشكيل ملفات مستطيلة ، ويتم ترسيخ الملفات عن طريق الضغط الساخن والتشكيل لتعزيز القوة الميكانيكية للملفات والقدرة على تحمل ماس كهربائى.
خزان النفط:إنها تتبنى هيكل مموج جميل وختم كامل وخالي من الصيانة.من خلال تكنولوجيا إنتاج خزان الزيت المتقدمة ، فإنه يخضع لضغط صارم ...
