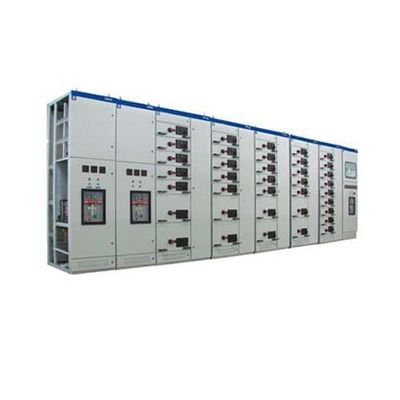

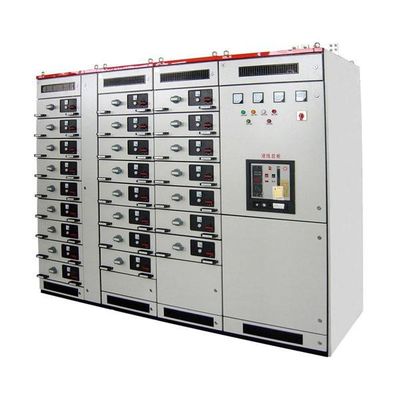

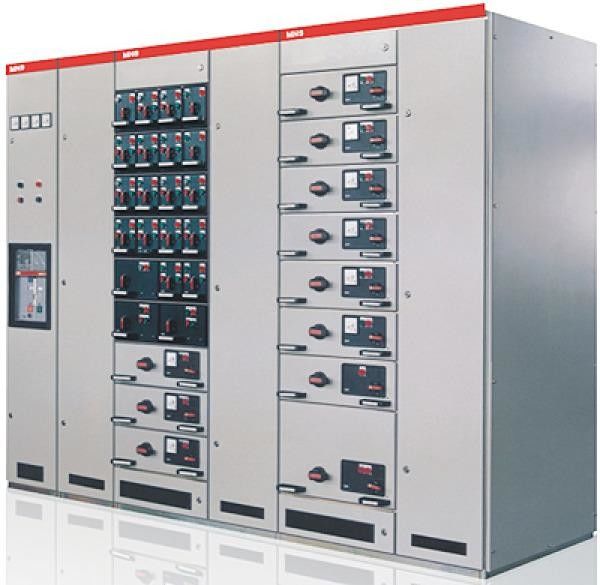

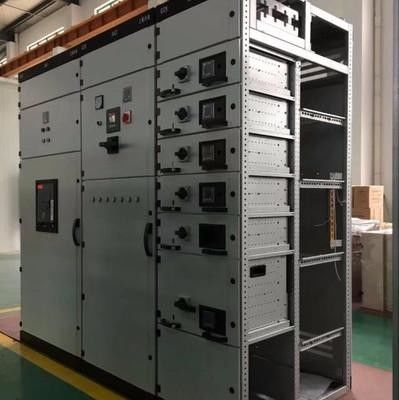

IP40 GB7251 IEC439 MNS المفاتيح 660V LV Panel Board

عام

يتم تصنيع مجموعة المفاتيح الكهربائية القابلة للسحب MNS LV بواسطة وحدة قياسية من خلال استشارة خزانة مفتاح الجهد المنخفض سلسلة MNS لشركة سويسرا ABB وتحسينها صناعياً.الجهاز قابل للتطبيق على النظام مع تيار متردد 50 هرتز ، جهد التشغيل المقنن 660 فولت وما دون ، يستخدم كجهاز تحكم لمختلف أجهزة توليد الطاقة ونقلها وتوزيعها ونقلها واستهلاك الطاقة.يستخدم على نطاق واسع في أنظمة توزيع الجهد المنخفض لمختلف مؤسسات التعدين والمباني الشاهقة والفنادق والبناء البلدي وما إلى ذلك إلى جانب الاستخدام العام للأراضي ، بعد التخلص الخاص ، يمكن استخدامه أيضًا لمنصة حفر البترول البحري والطاقة النووية محطة.يتوافق الجهاز مع المعيار الدولي IEC439-1 والمعيار الوطني GB7251.1.

المعايير الفنية

1. تصميم مدمج: يحتوي على وحدات وظيفية أكثر بمساحة أقل.

2. براعة قوية للهيكل ، وتجميع مرن.يمكن لقسم شريط من النوع C من معامل 25 مم أن يلبي متطلبات الهياكل والأنواع المختلفة ، ودرجات الحماية ، و s ، وبيئات التشغيل.

3. اعتماد تصميم الوحدة القياسي ، والذي يمكن دمجه في الحماية ، والتشغيل ، والنقل ، والتحكم ، والتنظيم ، والقياس ، والإشارة ، إلخ ، مثل هذه الوحدات القياسية.يمكن للمستخدمين اختيار التجميع وفقًا للمتطلبات حسب الرغبة.يمكن تشكيل هيكل الخزانة ووحدة الأدراج بأكثر من 200 مكون.

4. الأمن الجيد: استخدم عبوة بلاستيكية هندسية عالية القوة من النوع المضاد للهب بكميات كبيرة لتعزيز أداء السلامة الوقائية بشكل فعال.

5. أداء تقني عالي: المعايير الرئيسية تصل إلى المستوى المتقدم في المنزل.

معلومات تقنية

بيئة العمل

• لا تزيد درجة حرارة الهواء المحيط عن + 40 ، ولا تقل عن -5 ، ومتوسط ​​درجة الحرارة خلال 24 ساعة لا يزيد عن + 35 ℃.
• ظروف الغلاف الجوي ، هواء نظيف ، رطوبة نسبية لا تتجاوز 50٪ عندما تكون أعلى درجة حرارة + 40 ℃ ، الرطوبة النسبية الأعلى مسموح بها في درجات حرارة منخفضة ، على سبيل المثال 90٪ عند + 20 ، لكن يجب مراعاة التغيرات في درجات الحرارة ، إنه من الممكن أحيانًا إنتاج تكاثف معتدل.
• الارتفاع لا يتجاوز 2000 متر.
• هذا الجهاز مناسب لعملية النقل والتخزين التالية لدرجة الحرارة: بين -25 و +55 درجة مئوية ، في وقت قصير (لا يزيد عن 24 ساعة) حتى +70 درجة مئوية ، يجب ألا يتعرض الجهاز لأي استرداد لا رجعة فيه في هذا الحد الأقصى درجة الحرارة يجب أن تكون قادرة على العمل بشكل طبيعي في ظل الظروف العادية.

رسم ستاندرد
