تفاصيل المنتج:
|
| المعايير: | IEC 62271-1, IEC 62271-200, IEC 62271- 100, IEC 62271-102. IEC 62271-1 ، IEC 62271-200 ، I | الجهد االكهربى: | 24 كيلو فولت |
|---|---|---|---|
| اسم: | مجموعة المفاتيح الكهربائية المعزولة بالغاز Gis | نوع: | لوحة كهربائية SF6 RMU |
| تيار: | 630،1250 أ | خاصية: | مغلف بالكسوة المعدنية |
| تسليط الضوء: | مجموعة المفاتيح الكهربائية المعزولة بالغاز Gis,لوحة كهربائية SF6 RMU,مجموعة المفاتيح المعزولة بالغاز Gis 24KV |
||
مقدمة المنتج
عام

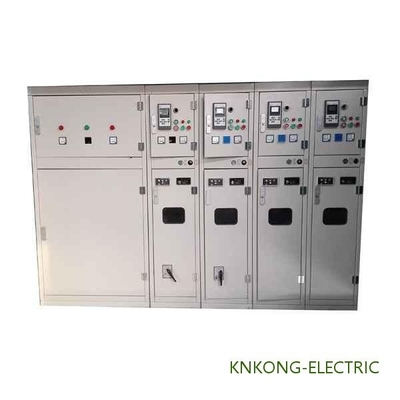

HXGN15 سلسلة وحدة من نوع SF6 حلقة شبكة خزانة مع مفتاح تحميل SF6 كمفتاح رئيسي ، للخزانة بأكملها مناسبة لأتمتة التوزيع الكهربائي ومفاتيح إغلاق معدنية مدمجة وقابلة للتوسيع.إنها شخصيات في هيكلها البسيط ، التشغيل المرن ، التشابك الموثوق به والتركيب المريح وما إلى ذلك ، والتي يمكن أن توفر المشاريع التقنية المرضية لكل من مناسبات التطبيق المختلفة والمستخدمين.من خلال اعتماد تكنولوجيا المستشعر وترحيل الحماية المحدث ، بالإضافة إلى التكنولوجيا المتقدمة ومشروع التجميع المرن ، يمكن لخزانة شبكة حلقة SF6 ذات الحلقة من نوع HXGN15 أن تلبي تمامًا متطلبات السوق المتغيرة باستمرار.يمكن أن يستغرق مفتاح كسر تحميل FLBS36 SF6 ذاتي الإنتاج ؛أيضًا وفقًا لطلب المستخدم ، يمكن تجميع قاطع الدائرة الفراغية من سلسلة VB4 عالمي المستوى مع آلية مغناطيسية دائمة مصنوعة من قاطع الدائرة SF6 من نوع AREVA أو HD4 المصنوع بواسطة قاطع الدائرة SF6 من نوع AREVA أو HD4 المصنوع من ABB أو باستخدام VS1-12. نوع قاطع الدائرة الفراغية مع آلية مغناطيسية دائمة.يمكن أن تكون طرق التشغيل للمفتاح الرئيسي داخل الوحدة الرئيسية للحلقة إما يدوية أو كهربائية.ويمكن أن تفي بمتطلبات أربعة عناصر تحكم "عندما تتطابق مع FTU و RTU.
ميزة
1. هيكل مكسو بالمعدن ومغلق بالكامل ، يمكن أن يمنع الأوساخ والحيوانات الصغيرة من الدخول.
2. من خلال نوافذ المراقبة في لوحة الباب ، يمكن رؤية موضع المفتاح والحالة العامة بوضوح.
3. يتم غلق مقبض تشغيل الباب والمفتاح ميكانيكيًا لضمان عدم إمكانية فتح الباب مع إغلاق المفتاح ولا يمكن إغلاق المفتاح مع فتح الباب.
4. تستخدم المفاتيح الكهربائية مفاتيح تفريغ مدمجة مع مادة عازلة صلبة.هذه التكنولوجيا الصديقة للبيئة تتجنب استخدامات SF6 كغاز عازل.
5. يمكن أن يمنع التعشيق الموثوق به خمسة الوقاية بشكل فعال من سوء التشغيل.
بيئة الخدمة
1. درجة حرارة الهواء: -35 درجة مئوية ~ + 40 درجة مئوية
2. الرطوبة: متوسط الرطوبة الشهرية 95٪.متوسط الرطوبة اليومية 90٪.
3. ارتفاع 2500 م
4. الهواء المحيط غير ملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال ، والبخار ، إلخ.
5. لا اهتزاز عنيف متكرر
التاريخ الفني
| لا. | العنصر | وحدة | معامل | |||
| 1 | الفولطية | كيلو فولت | 12 | 24 | 36 | |
| 2 | تردد مصنف | هرتز | 50/60 | |||
| 3 | التصنيف الحالي | أ | 630 (1250 *) | |||
| 4 |
تردد الطاقة 1 دقيقة تحمل الجهد |
مبلل | كيلو فولت | 38 | 50 | 70 |
| جاف | كيلو فولت | 48 | 60 | 85 | ||
| 5 | الدافع البرق يتحمل الجهد | كيلو فولت | 75 | 125/150 | 170 | |
| 6 | تيار كسر الدائرة القصيرة المقدر (الذروة) | كا | 80 | 63 | 63 | |
| 7 | تصنيف الحمل النشط وإغلاق كسر الدائرة الحالية | أ | 63 | 50 | 50 | |
| 8 | تصنيف نقل التيار | أ | 1700 | 1200 | 1200 | |
| 9 | تيار صنع ماس كهربائى مصنّف (الذروة) | كا | 80 | 63 | 63 | |
| 10 | الكبل المقدر (الخط) يشحن كسر التيار | أ |
50 و 10 50/10 |
|||
| 11 | كابل شحن يكسر التيار في خطأ التأريض | أ | 20 | 20 | 20 | |
| 12 | تصنيف تحمل التيار (الذروة) | كا | 80 | 63 | 63 | |
| 13 | تيار تحمل وقت قصير (2 ثانية) | كا | 25 | 20 | 20 | |
| 14 | آلية الحياة | مرات | 5000 | 2000 | 2000 | |
ملحوظة: بالنسبة لكسر الدائرة القصيرة والتيار الذروة ، يعتمد على تركيبة Fuse plus
