تفاصيل المنتج:
|
| اكتب: | DYX-KK | اسم: | مؤشر خطأ |
|---|---|---|---|
| أصلي: | الصين | المستعمل: | شبكة الكهرباء |
| OEM: | نعم | مصنع: | كنكونج |
| تسليط الضوء: | مؤشر خطأ الطاقة الشمسية العلوية,مؤشر خطأ علوي خارجي,مؤشر خطأ IEC للخط العلوي |
||

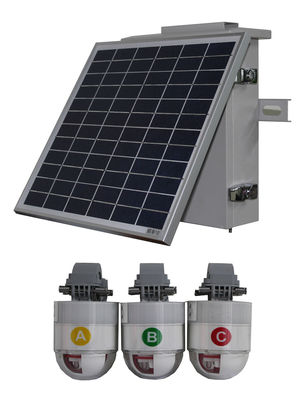

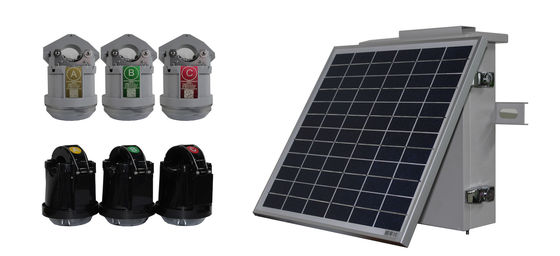

مؤشر خطأ خارجي للطاقة الشمسية لشبكة توزيع الطاقة MV
مقدمة المنتج

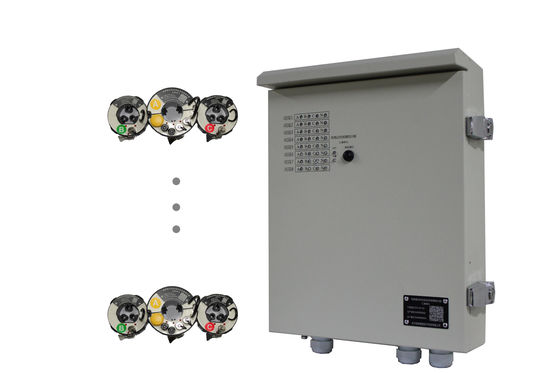

إن معدات المراقبة عبر الإنترنت لخزانة الشبكة الحلقية مناسبة بشكل أساسي للتحول الآلي لخزانة الشبكة الحلقية التقليدية ولوحة المفاتيح.أثناء تحقيق وظيفتين عن بُعد (الإشارات عن بُعد ، والقياس عن بُعد) ، قم باكتشاف وتحديد موقع الدائرة القصيرة والخطأ الأرضي في نفس الوقت ، وتقصير وقت انقطاع التيار الكهربائي ونطاقه.ليس فقط مهمًا لتحسين موثوقية مصدر الطاقة ، ولكن أيضًا تقنية لا غنى عنها لبناء شبكة ذكية.
مزايا
أخذ عينات من خوارزمية التوليف الحالية ذات التسلسل الصفري ، وإلغاء تصميم المحولات التقليدية ذات التسلسل الصفري ، وتوليف تيار التسلسل الصفري عن طريق اكتشاف تسلسل الطور لتحديد الخطأ الأرضي أحادي الطور ، وحل الموقف بشكل فعال حيث لا يكون مناسبًا للتثبيت محول التسلسل الصفري
5A ذاتية التشغيل ، تستخدم وحدة الاستحواذ مادة CT ذات نفاذية مغناطيسية عالية ، جنبًا إلى جنب مع تصميم نظام منخفض الطاقة ، لضمان أن التيار الأساسي 5A يحقق عملية كاملة الوظائف خالية من البطارية ، وتحسين الموثوقية ؛
بدلاً من استخدام مخطط إمداد طاقة البطارية التقليدي لمرة واحدة ، تم اعتماد بنية الطاقة ثلاثية المستويات لإمدادات الطاقة المقطعية والمكثفات الفائقة وبطاريات الليثيوم غير القابلة لإعادة الشحن لضمان التشغيل الموثوق للمعدات ؛
محول التيار الإلكتروني للكشف عن المجال الكهربائي الحالي والأرضي ، لديه خطية كبيرة لبيانات الاختبار ولا يتأثر بقطر السلك ، وبالتالي يضمن دقة الاختبار ؛
تشير وحدة التجميع إلى حالات الفشل محليًا ومركزياً ، مما يلغي الحاجة إلى تثبيت لوحات العرض في كل فترة زمنية ؛
إن فتحة الطاقة CT مصنوعة من مواد مقاومة للصدأ والتآكل ، تكملها عملية قطع عالية المستوى لضمان أن البيئة الخارجية توفر طاقة كافية للمعدات ؛
يمكن التحكم في كل من وحدة التجميع ووحدة الاستحواذ عن بعد ولاسلكيًا.
المقياس التقني
| العنصر | معامل | |
|
التطبيقات |
الجهد االكهربى | 6 ～ 35 كيلو فولت |
| طريقة التأريض المحايدة | طرق التأريض المختلفة متوفرة | |
| نوع الأسلاك | عازل علوي وأسلاك عارية 35 مم² ～ 300 مم² | |
|
وحدة تجميع امدادات الطاقة |
القوة الرئيسية | PT / CT |
| الطاقة الاحتياطية |
بطارية قابلة لإعادة الشحن: يعتمد فوسفات الحديد الليثيوم أو بطارية الغروانية الحمضية على الضرورة. كل تصميم الأجهزة متوافق لكليهما. |
|
|
اقتناء وحدة امدادات الطاقة |
القوة الرئيسية | خط ذاتي التشغيل (تشغيل كامل الوظائف بقدرة 5 أمبير) |
| الطاقة الاحتياطية | بطارية ليثيوم 3.6 فولت ، 8.5 أمبير | |
| الوقت الذي تستغرقه بطارية supercapacitor> 12 ساعة | ||
| تبديد الطاقة الساكنة | وحدة الاقتناء | ≤40uA |
| وحدة التحصيل | ≤0.2VA | |
| دقة القياس عن بعد | تيار |
0 ～ 200A ، دقة القياس: ± 2A 200A ～ 600A ، دقة القياس: ± 1٪ |
| تردد أخذ العينات | 4096 هرتز | |
| اكتشاف الخطأ | نوع خطأ يمكن التعرف عليه | ماس كهربائى بين المراحل ، مختلف التأريض أحادي الطور |
| عيوب لحظية وأعطال دائمة | ||
| الاعتراف بالحد الأدنى من وقت الاعتراف | 0.2 ثانية | |
|
مؤشر حالة الخط |
إشارة | الصمام الساطع |
| يومض بعد انقطاع التيار | ＞ 2000 ساعة | |
| طريقة إعادة تعيين الخطأ | يمكن ضبط إعادة الضبط التلقائي الموقوت من 1 إلى 48 ساعة | |
| إعادة التشغيل التلقائي وإعادة الضبط اليدوي عن بعد | ||
|
التواصل المحلي |
نطاق التردد | 430 480 ميجا هرتز |
| وسيلة الاتصال | ألياف بصرية بلاستيكية | |
| مسافة الاتصال | ＞ 20 م | |
| الخواص الميكانيكية | وزن | ＜ 2 كجم |
| مستوى الحماية | وحدة الاقتناء IPX7 وحدة التحصيل IPX5 | |
| بيئة العمل | درجة الحرارة | -40 ℃ ～ 70 10٪ ~ |
| رطوبة | 100٪ | |
| خدمة الحياة | التشغيل | ＞ 8 سنوات |
| الوقت الخالي من الفشل (متوسط) |
MTBF≥70000h |
|
