تفاصيل المنتج:
|
| تصنيف الجهد: | حتى 40.5 كيلو فولت | التصنيف الحالي: | 630A / 1250A / 1600A / 2000A |
|---|---|---|---|
| تكرر: | 50/60 هرتز | الواقفين: | IEC |
| OEM / ODM: | متاح | مصنع: | KNKONG-ELECTRIC |
| تسليط الضوء: | مجموعة المفاتيح الكهربائية ذات الجهد المتوسط 33KV,المفاتيح الكهربائية ذات الجهد المتوسط الدائمة على الأرض,مجموعة المفاتيح الكهربائية ذات الجهد المتوسط IP4X |
||

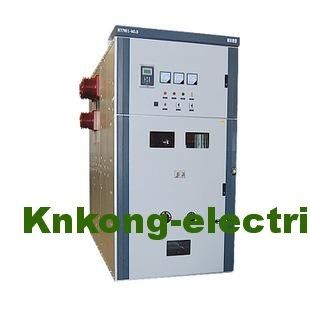

مقدمة المنتج
بيئة الخدمة:
أ) درجة حرارة الهواء: -25℃~ + 40℃
ب) الرطوبة: متوسط الرطوبة الشهرية 95٪.متوسط الرطوبة اليومية 90٪.
ج) ارتفاع 2500 م
د) الهواء المحيط غير الملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال ، والبخار ، وما إلى ذلك.
ه) لا اهتزاز عنيف متكرر
معلومات تقنية
| العناصر | وحدة | بيانات | |
| الفولطية | كيلو فولت | 40.5 | |
| تردد مصنف | هرتز | 50 | |
| التصنيف الحالي | أ | 1250،1600،2000 | |
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 25،31.5 | |
| التصنيف الحالي للتيار (الذروة) | كا | 63،80 | |
| تيار الاستقرار الحراري 4s | كا | 25،31.5 | |
| التيار الديناميكي المقدر (الذروة) | كا | 63،80 | |
| مستوى العزل المقدر | 1 دقيقة تردد الطاقة تحمل الجهد (rms) | كيلو فولت | 95 |
| دفعة البرق تحمل الجهد (الذروة) | كيلو فولت | 185 | |
| 1 دقيقة جهد تردد الطاقة عبر الفجوة المفتوحة (rms) | كيلو فولت | 118 | |
| دافع البرق يتحمل الجهد عبر الفجوة المفتوحة (الذروة) | كيلو فولت | 215 | |
| فئة حماية الضميمة |
الضميمة IP4X ، بين المقصورات IP2X |
||
| أبعاد العلبة (العرض * العمق * الارتفاع) | مم | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| نوع قواطع دوائر | VCB: ZN85-40.5 SF6 قواطع دوائر |
||
* ملاحظة: يجب أن توفر المفاتيح الكهربائية للطلب SLD (رسم تخطيطي من سطر واحد) من قبل العميل
VS1-40.5 البيانات الفنية
| العناصر | وحدة | تاريخ |
| الفولطية |
كيلو فولت |
40.5 |
| تردد القدرة على المدى القصير المقدر تحمل الجهد (1 دقيقة) | 95 | |
| دفعة الصواعق المقدرة تحمل الجهد (الذروة) | 185 | |
| التكرار المقدر | هرتز | 50/60 |
| التصنيف الحالي | أ | 1250 1600 2000 2500 4000 |
| تصنيف تسرب التيار الكهربائي القصير | كا | 25 31.5 |
| تصنيف الصمود في الوقت القصير الحالي | 25 31.5 | |
| تصنيف الوقت المستمر لوقت قصير | س | 4 |
| الذروة المقدرة تحمل التيار | كا | 63 80 |
| تصنيف إغلاق الدائرة القصيرة الحالية | 63 80 | |
| تصنيف التيار المتسرب للبنك المكثف الفردي / المتعاقب | أ | 630/400 |
| وقت الفتح (الفولت المقنن) | تصلب متعدد | 35 ~ 60 |
| وقت الإغلاق (الفولت المقنن) | 50 ~ 100 | |
| الحياة الميكانيكية | مرات | 20000 |
| أوقات الاستراحة المقدرة لتيار التسرب القصير المصنف | س | 20 |
| جهد التشغيل المقدر | الخامس | AC110 / 220 DC110 / 220 |
| التصنيف الحالي لمحرك تخزين الطاقة | دبليو | 230 |
| متوسط سرعة الفتح | تصلب متعدد | 1.6 ~ 2.0 |
| متوسط سرعة الإغلاق | 0.5 ~ 0.8 | |
| إجراء العملية تقييمه |
الافتتاح - 0.3s - الإغلاق افتتاح 180s إغلاق الافتتاح |
