تفاصيل المنتج:
|
| تشغيل الجهد: | 40.5 كيلو فولت كحد أقصى | تشغيل التيار: | ماكس 2000A |
|---|---|---|---|
| تكرر: | 50/60 هرتز | المعايير: | IEC ISO GB |
| OEM / ODM: | متاح | مصنع: | KNKONG-ELECTRIC |

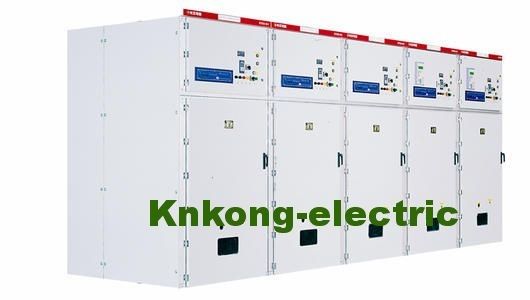

| تسليط الضوء: | 2000A MV Switchgear,لوحة كهربائية 33KV Switchgear,ثلاث مراحل 33kv Switchgear |
||
مقدمة المنتج
عمل بيئة:
أ) درجة حرارة الهواء: -25 درجة مئوية ~ + 40 درجة مئوية
ب) الرطوبة: 95٪ الرطوبة الشهرية.الرطوبة اليومية 90٪.
ج) لا يزيد الارتفاع عن 2500 متر
د) الهواء المحيط غير الملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال ، والبخار ، وما إلى ذلك.
ه) لا اهتزاز عنيف متكرر
معلومات تقنية
| العناصر | وحدة | بيانات | |
| الجهد االكهربى | كيلو فولت | 40.5 | |
| تكرار | هرتز | 50 | |
| حاضر | أ | 1250،1600،2000 | |
| ماس كهربائى كسر التيار | كا | 25،31.5 | |
| جعل التيار (الذروة) | كا | 63،80 | |
| تيار الاستقرار الحراري 4s | كا | 25،31.5 | |
| التيار الديناميكي (الذروة) | كا | 63،80 | |
| مستوى العزل | 1 دقيقة تردد الطاقة تحمل الجهد (rms) | كيلو فولت | 95 |
| دفعة البرق تحمل الجهد (الذروة) | كيلو فولت | 185 | |
| 1 دقيقة جهد تردد الطاقة عبر الفجوة المفتوحة (rms) | كيلو فولت | 118 | |
| دافع البرق يتحمل الجهد عبر الفجوة المفتوحة (الذروة) | كيلو فولت | 215 | |
| فئة حماية الضميمة |
الضميمة IP4X ، بين المقصورات IP2X |
||
| أبعاد العلبة (العرض * العمق * الارتفاع) | مم | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| نوع قواطع دوائر | VCB: ZN85-40.5 SF6 قواطع دوائر |
||
* ملاحظة: يجب أن توفر المفاتيح الكهربائية للطلب SLD (رسم تخطيطي من سطر واحد) من قبل العميل
VS1-40.5 البيانات الفنية
| العناصر | وحدة | تاريخ |
| الجهد االكهربى |
كيلو فولت |
40.5 |
| تردد الطاقة لوقت قصير يتحمل الجهد (1 دقيقة) | 95 | |
| دافع البرق يتحمل الجهد (الذروة) | 185 | |
| تكرر | هرتز | 50/60 |
| تيار | أ | 1250 1600 2000 2500 4000 |
| ماس كهربائى التسرب الحالي | كا | 25 31.5 |
| وقت قصير تحمل التيار | 25 31.5 | |
| وقت قصير مستمر | س | 4 |
| ذروة تحمل التيار | كا | 63 80 |
| تيار إغلاق ماس كهربائى | 63 80 | |
| تيار التسرب البنك مكثف واحد / ظهر إلى ظهر | أ | 630/400 |
| وقت الفتح (الفولت المقنن) | تصلب متعدد | 35 ~ 60 |
| وقت الإغلاق (الفولت المقنن) | 50 ~ 100 | |
| الحياة الميكانيكية | مرات | 20000 |
| أوقات الاستراحة لتيار التسرب القصير المصنف | س | 20 |
| جهد التشغيل | الخامس | AC110 / 220 DC110 / 220 |
| تيار محرك تخزين الطاقة | دبليو | 230 |
| متوسط سرعة الفتح | تصلب متعدد | 1.6 ~ 2.0 |
| متوسط سرعة الإغلاق | 0.5 ~ 0.8 | |
| إجراء عملية |
الافتتاح - 0.3s - الإغلاق افتتاح 180s إغلاق الافتتاح |
لقد خدمت المفاتيح الكهربائية Knkong Electric 33KV السوق الدولية على مدى السنوات العشر الماضية.
