تفاصيل المنتج:
|
| تصنيف الجهد: | 10 كيلو فولت / 0.4 كيلو فولت | قدرة التصنيف: | 30-1600 كيلو فولت أمبير |
|---|---|---|---|
| تردد التصنيف: | 50/60 هرتز | المعايير: | ISO IEC GB |
| مواد: | نحاس / ألمنيوم | مصنع: | كنكونج |
| تسليط الضوء: | 800KVA 3 المرحلة محول الطاقة,10KV / 0.4KV 3 المرحلة محول الطاقة,ثلاث مراحل محول الطاقة |
||

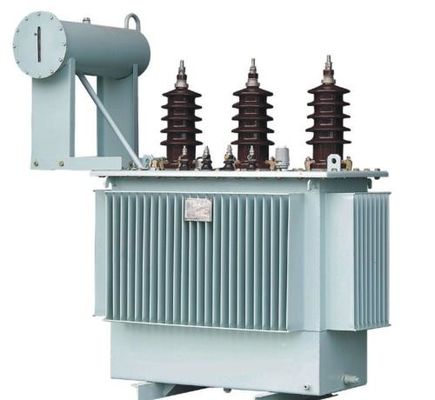

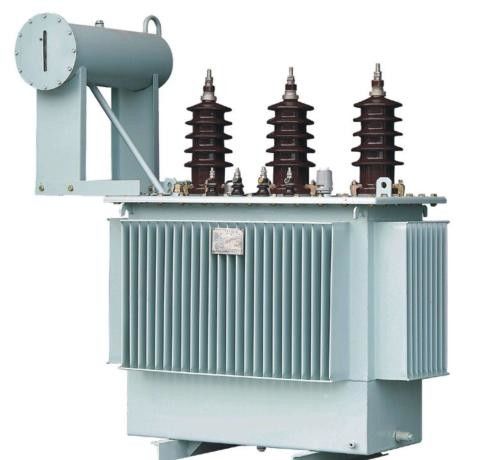

10 / 0.4KV 3 مراحل محول طاقة من نوع الزيت 30-2500KVA ISO IEC GB
مقدمة المنتج
معايير المنتج
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB / T1094.10-2003
GB / T25446-2010
10KV S11 البيانات الفنية الرئيسية لمحول الزيت
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
كيل أ × ب (مم × مم) |
أبعاد L * W * H (مم) |
الوزن (كجم) |
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2X 2. 5٪ |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770 × 545 × 890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790 × 560 × 920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | ٨٥٠ × ٦٣٥ × ٩٨٠ | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865 × 685 × 990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120 × 740 × 1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | ١٢٣٥ × ٨٢٥ × ١٠٨٠ | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275 × 860 × 1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300 × 870 × 1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395 × 960 × 1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530 × 1080 × 1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660 × 1180 × 1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740 × 1255 × 1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780 × 1320 × 1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855 × 1345 × 1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13 / 14 البيانات الفنية الرئيسية لمحول الزيت
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
كيل أ × ب (مم × مم) |
أبعاد L * W * H (مم) |
الوزن (كجم) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2X 2.5٪ |
0.4 | 50 | D ، yn11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400 × 40 ج | 1005 × 670 × 960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 × 40 درجة مئوية | 1005 × 670 × 990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400 × 40 ج | 1060 × 715 × 1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550 × 55 ج | 1075 × 735 × 1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550 × 55 ج | 1110 × 750 × 1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550 × 55 ج | 1140 × 780 × 1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.74 | 56 | 550 × 55 ج | 1210 × 815 × 1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550 × 55 ج | 1290 × 885 × 1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550 × 55 ج | 1300 × 880 × 1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 × 66 درجة مئوية | 1410 × 975 × 1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660 × 66 ج | 1465 × 980 × 1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660 × 66 ج | 1560 × 1050 × 1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820 × 82 ج | 1700 × 1160 × 1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820 × 82 ج | 1790 × 1280 × 1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820 × 82 ج | 1890 × 1360 × 1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820 × 82 ج | 1970X1430X1700 |
3500 |
||||||
