تفاصيل المنتج:
|
| نسبة الجهد: | 10 / 0.4 ك.ف. | سعة: | 30-1600 كيلو فولت أمبير |
|---|---|---|---|
| تكرر: | 50/60 هرتز | اكتب: | نفط |
| مصنع: | كنكونج | OEM / ODM: | الاستفسار عن طريق البريد الإلكتروني |
| تسليط الضوء: | 150 Kva 3 Phase Transformer,10KV Oil Type Power Transformer,3 Phase Transformer 10KV |
||

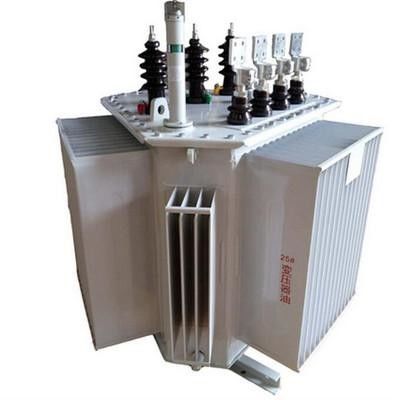

150 Kva 3 Phase Transformer 10KV Oil Type Power Transformer
مقدمة المنتج
تم تصميم جميع منتجات سلسلة S13 وتصنيعها باستخدام صفائح فولاذية من السيليكون المنحني عالية النفاذية وسلسلة من 0.23-0.30mmQ وتقنية قلب الحديد الرقائقي.يمكن تصميم ملفات الجهد العالي والمنخفض وإنتاجها باستخدام تكنولوجيا الجمع بين النحاس أو النحاس والألمنيوم وفقًا لاحتياجات المستخدم ، واعتماد تمويجات محكمة الإغلاق.يتميز هيكل خزان الوقود الفردي بخصائص الصيانة المريحة الخالية من الصيانة والتشغيل المستقر والفوائد الاقتصادية الكبيرة.يعد المحول المغمور بالزيت S13-M-RL من المعدات المهمة في شبكة توزيع الطاقة وإمداد الطاقة ونظام التوزيع للمؤسسات الصناعية والتعدين.يستخدم المحول على نطاق واسع في المؤسسات الصناعية والتعدين والزراعة والمباني المدنية ، ويمكن استخدامه أيضًا في صناعات النفط والصناعات الكيماوية.موقع المواد الكيميائية.ملف الجهد المنخفض بسعة تتراوح بين 630 ~ 2000kvA يعتمد هيكلًا أسطوانيًا أو حلزونيًا ، مع قوة ميكانيكية عالية ، وتوزيع متوازن للأمبير ، ومقاومة جيدة للدائرة القصيرة للمنتج.
10KV-S13 (14) M.RL البيانات الفنية الرئيسية لمحول الزيت
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
مقياس (مم) | الأبعاد (مم) L * W * H |
الوزن (كجم) | |||
| S13-م.RL | S14-M.RL | S13-م.RL | S14-م.RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2 × 2.5٪ |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | ٨٢٠ × ٧٤٠ × ١١٢٠ | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | ٨٦٠ × ٧٦٠ × ١١٥٠ | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930 × 840 × 1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940 × 860 × 1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140 × 960 × 1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180 × 1020 × 1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300 × 1120 × 1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330 × 1150 × 1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350 × 1180 × 1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400 × 1250 × 1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460 × 1290 × 1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480 × 1420 × 1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750 × 1550 × 1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830 × 1660 × 2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000 × 1750 × 2200 | 4161 | |||||||
