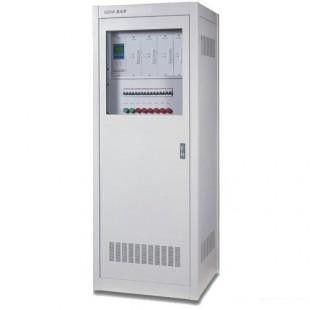

نظرة عامة على المنتج
لتصحيح أخطاء شاشة التيار المباشر ، قم بتشغيل طاقة التيار المتردد لاختبار ما إذا كان جهاز تبديل الطاقة المزدوجة يعمل بشكل صحيح وما إذا كان الجهد الكهربائي للجزء السفلي من جهاز تبديل الطاقة المزدوج طبيعيًا.بعد اختبار جزء التيار المتردد بشكل طبيعي ، أغلق مفتاح التيار المتردد لوحدة الشحن بدوره ، ولاحظ ما إذا كانت الوحدة تبدأ بشكل طبيعي ، وقم بقياس جهد الخرج وقطبية الوحدة.بعد أن تبدأ وحدة الشحن بشكل طبيعي ويكون جهد الخرج والقطبية صحيحين ، قم بتشغيل مفتاح حزمة البطارية وكل مفتاح ناقل ، وقم بقياس الجهد والقطبية للجزء السفلي من مفتاح حزمة البطارية ، والحافلة المغلقة ، وحافلة التحكم صحيحة ، ولاحظ ما إذا كان الفولتميتر قيد التشغيل.مضاد.
الخصائص الرئيسية
ذكاء عال:
تتبنى وحدة المراقبة شاشة عرض كبيرة للأحرف الصينية LCD وصوت وإنذار ضوئي.
يمكن تنفيذ إعداد المعلمة لكل جزء من النظام من خلال وحدة المراقبة.تتميز الوحدة بوظيفة الضبط السلس لجهد الإخراج والتيار ولها وظيفة تعويض درجة حرارة شحن البطارية.
من خلال منافذ اتصالات التوسعة المتعددة ، يمكن توصيله بمجموعة متنوعة من الأجهزة الذكية الخارجية (مثل أجهزة اختبار البطارية ، وأجهزة مراقبة العزل ، وما إلى ذلك).
يوفر الجمع بين إلكترونيات الطاقة الحديثة وتكنولوجيا شبكة الكمبيوتر دعمًا لـ "القياس عن بُعد ، والتحكم عن بعد ، والإشارات عن بُعد ، والتعديل عن بُعد" لنظام تزويد الطاقة لتحقيق التشغيل غير المراقب.
الإدارة والحماية الأوتوماتيكية للبطارية ، والكشف التلقائي في الوقت الفعلي عن جهد طرف البطارية ، وتيار الشحن والتفريغ ، والتحكم الذكي في الطاقة لشحن البطارية العائم ، مع الإنذارات الصوتية البصرية للجهد الزائد والتيار الزائد للبطارية.
يتبنى النظام جهاز المراقبة المدمج في مراقبة العزل ، وكشف البطارية ، واختيار خط التأريض ، وتنشيط البطارية ، وتنظيم جهد سلسلة السيليكون ، والإشارة المركزية والوحدات الوظيفية الأخرى ، والتي تكون مريحة بشكل كبير للمستخدمين لاستخدامها ؛يتبنى النظام تقنية الأسلاك "أحادية الخط" الفريدة ، وهي ملائمة بشكل كبير للقدرة الكبيرة. الأسلاك الداخلية لنظام التيار المستمر مريحة للمستخدمين للصيانة.
● تتبنى وحدة الشحن التبريد الطبيعي ، مما يحسن بشكل كبير متوسط الوقت بين حالات الفشل ، ويمكن استخدامها في الأماكن ذات البيئات القاسية نسبيًا ؛
● يمكن توصيل وفصل وحدة الشحن بالطاقة ، مما يقلل بشكل كبير من متوسط وقت الصيانة ؛
● اعتماد أحدث تقنيات التبديل اللينة الدولية ، وتعتمد المكونات الرئيسية منتجات ذات علامات تجارية عالية الجودة ؛
● تكنولوجيا مشاركة التيار المستقل ذات الفروق المنخفضة للأجهزة ، يكون الحد الأقصى لعدم التوازن في تيار الإخراج بين الوحدات أفضل من ± 5٪ ؛
● حماية موثوقة من الصواعق وتدابير حماية عالية المستوى للعزل الكهربائي وجهاز مراقبة العزل يراقب عزل النظام في الوقت الفعلي لضمان النظام والسلامة الشخصية ؛
● تتبنى وحدة المراقبة شاشة كبيرة تعمل باللمس LCD ، إنذار صوتي لشخص حقيقي ؛
● يتبنى برنامج المراقبة أفكار تصميم موجهة للكائنات وبرمجة معيارية ، مما يساعد على صيانة البرنامج وترقيته ؛
● يمكن تنفيذ إعداد المعلمات لكل جزء من النظام من خلال وحدة المراقبة ، مع وظيفة المساعدة التفصيلية عبر الإنترنت ؛
● امتلاك وظائف متقدمة مثل الضبط السلس لجهد الإخراج والتيار ، والتعويض التلقائي لدرجة حرارة البطارية ، وما إلى ذلك ؛
● الجمع بين تكنولوجيا إلكترونيات الطاقة الحديثة وتكنولوجيا الكمبيوتر لتحقيق "القياس عن بُعد ، والتحكم عن بعد ، والإشارات عن بُعد ، والتعديل عن بُعد" لنظام إمداد الطاقة وتحقيق التشغيل غير المراقب ؛
● إدارة وحماية تلقائية للبطارية ، ومراقبة تلقائية في الوقت الفعلي لجهد طرف البطارية ، وتيار الشحن والتفريغ ، والتحكم في معادلة البطارية والشحن العائم ، مع أجهزة إنذار صوتية بصرية للبطارية الزائدة والجهد المنخفض والتيار الزائد.
● يمكن للجهاز تنفيذ دعم البرنامج من خلال خط الهاتف العام لتحقيق الصيانة عن بعد والتشخيص - وحدة مراقبة شاشة التيار المستمر.
اصطلاحي
1) دقة قياس التيار المتردد: 220 فولت و 380 فولت ± 15٪ ضمن النطاق ≤ 1.0٪
2) دقة قياس التيار المستمر:
جهد ناقل التحكم: في نطاق 110V ~ 240V ≤ 0.5٪
جهد الحافلة المشترك: نطاق 286V ~ 198V ≤ 0.5٪
جهد الشحن: نطاق 286V ~ 198V ≤ 0.5٪
جهد البطارية: 12.5 فولت ± 10٪ ، النطاق ≤ 0.5٪
أم التحكم ، تيار الشحن: في نطاق 10٪ أي ~ 100٪ أي ≤ 0.5٪
3) معلمات التحكم في الشحن: جهد الخرج لمنفذ المنظم (DC): 0 ~ 8.0V التحكم (100mA)
4) الكشف عن درجة الحرارة: 1 درجة حرارة غرفة البطارية -40 ~ 125 ، 109 فحص درجة حرارة البطارية -55 ℃ ~ 125
5) الكشف عن البطارية عبر الإنترنت: مخطط تخطيطي لشاشة DC ذات 256 قناة
6) كشف العزل عبر الإنترنت: 8 ~ 64 قناة ، يمكن تخصيصها
7) كشف حالة تبديل الفرع: 8 ~ 64 قناة
8) التحكم في سلسلة السيليكون: المستوى 5
9) سجلات الأعطال: 64 سجلاً
10) اتصالات التتابع: 220V / 2A
