تفاصيل المنتج:
|
| اكتب: | نفط | مذياع: | 10 / 0.4 ك.ف. |
|---|---|---|---|
| سعة: | 30-1600 كيلو فولت أمبير | تكرر: | 50/60 هرتز |
| OEM / ODM: | الاستفسار عن طريق البريد الإلكتروني | مصنع: | كنكونج |
| تسليط الضوء: | محول مغمور بالزيت 500KVA,محول GB / T1094 200 kva,محول KNKONG 500 kva |
||

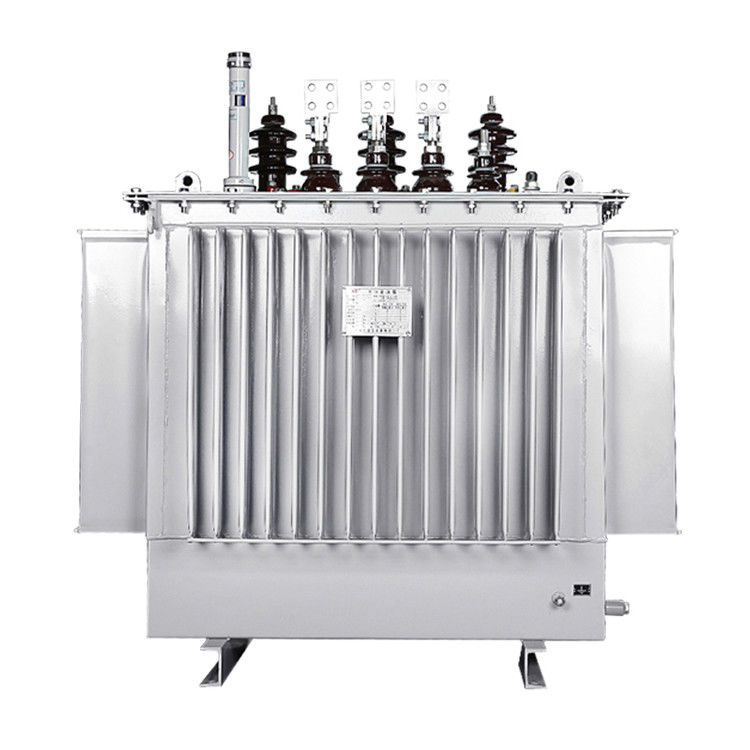

KNKONG GB / T1094 200KVA 500KVA محول مغمور بالزيت
S11 محول مغمور بالزيت
مقدمة المنتج
معايير المنتج
GB1094.1-2013 القواعد العامة لمحولات الطاقة
ارتفاع درجة حرارة محول الطاقة GB1094.2-2013
GB1094.3-2003 مستوى العزل واختبار العزل لمحولات الطاقة
GB1094.5-2008 محول الطاقة يقاوم قدرة ماس كهربائى
GB / T1094.10-2003 محولات القدرة - الجزء 10: تحديد مستويات الصوت
GB / T25446-2010 المعايير والمتطلبات التقنية لمحول التوزيع الأساسي من سبيكة غير متبلورة مغمورة بالزيت
الظروف
1. ظروف البيئة الطبيعية: لا يتجاوز الارتفاع 1000 متر.
2. أعلى درجة حرارة محيطة +40 درجة مئوية ، وأدنى -25 درجة مئوية ؛
3. شروط البيئات الخاصة: الارتفاع فوق 1000 متر ؛
4. أعلى درجة حرارة محيطة +40 درجة مئوية ، وأدنى -45 درجة مئوية.(وصف مفصل عند الطلب) ؛
5. موقع التثبيت: لا يوجد غاز تآكل ، لا توجد بيئة قذرة واضحة ؛
ملاحظة: وفقًا للشروط المتفق عليها ، لتزويد المستخدمين بالمنتجات في ظل ظروف استخدام خاصة.
السمات الهيكلية
جوهر الحديد:تستخدم المادة المغناطيسية في قلب الحديد سبيكة غير متبلورة ، نظرًا لأن السبيكة غير المتبلورة لا تحتوي على بنية بلورية ولها خاصية مغناطيسية ناعمة ، فإن منطقة حلقة التباطؤ ضيقة جدًا ، وبالتالي فإن المغناطيسية
الطاقة صغيرة ، والمقاومة الكهربائية عالية ، وفقدان تيار الدوامة صغير ، لذلك يتم استخدام فقدان عدم التحميل وعدم التحميل الحالي للمحول المصنوع من هذه المادة.منخفظ جدا.يتكون القلب من أربعة إطارات أساسية منفصلة في نفس المستوى
لتشكيل نوع عمود من ثلاث مراحل.يجب أن يتم تلدينها ، ويجب أن يكون لها مفصل عازل بشكل مستطيل الشكل.
لفه:بالإضافة إلى استخدام اللفات ذات الجهد المنخفض (160 كيلو فولت أمبير أو أقل) مع الموصلات النحاسية ، يتم استخدام الهيكل الأسطواني المصنوع من رقائق النحاس بشكل عام ؛تستخدم اللفات عالية الجهد بنية أسطوانية متعددة الطبقات لموازنة توزيع الأمبير المتعرج وتسرب التدفق المغناطيسي.يتم لف الملفات ذات الجهد العالي والجهد المنخفض مع أجهزة شد الأسلاك لتشكيل ملفات مستطيلة ، ويتم ترسيخ الملفات عن طريق الضغط الساخن والتشكيل لتعزيز القوة الميكانيكية للملفات والقدرة على تحمل ماس كهربائى.
خزان النفط:إنها تتبنى هيكل مموج جميل وختم كامل وخالي من الصيانة.من خلال تكنولوجيا إنتاج خزان الزيت المتقدمة ، فإنه يخضع لضغط صارم ..
10KV-S11 البيانات الفنية الرئيسية لمحول الزيت
| تصنيف القدرة (كيلو فولت أمبير) |
متوسط الجهد االكهربى (ك.ف.) |
التنصت نطاق |
قليل الجهد االكهربى (ك.ف.) |
تكرر (هرتز) |
اتصال رمز |
خسارة عدم التحميل (ث) |
خسارة الحمل (ث) |
تيار بدون تحميل (٪) |
مستوى الضوضاء (ديسيبل) |
دائرة مقصورة معاوقة (٪) |
كيل أ × ب (مم × مم) |
أبعاد L * W * H (مم) |
الوزن (كجم) |
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5٪ ± 2X 2. 5٪ |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770 × 545 × 890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790 × 560 × 920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | ٨٥٠ × ٦٣٥ × ٩٨٠ | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865 × 685 × 990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120 × 740 × 1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | ١٢٣٥ × ٨٢٥ × ١٠٨٠ | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275 × 860 × 1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300 × 870 × 1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395 × 960 × 1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530 × 1080 × 1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660 × 1180 × 1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740 × 1255 × 1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780 × 1320 × 1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855 × 1345 × 1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 |
3430 |
