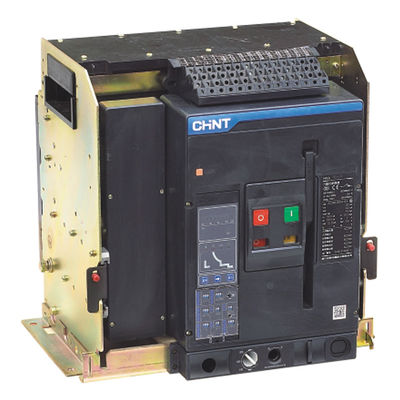

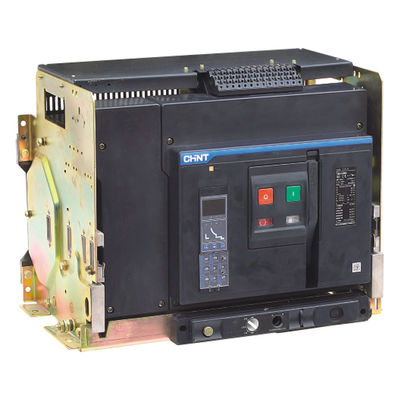

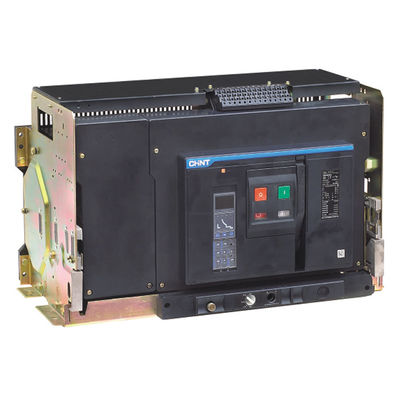

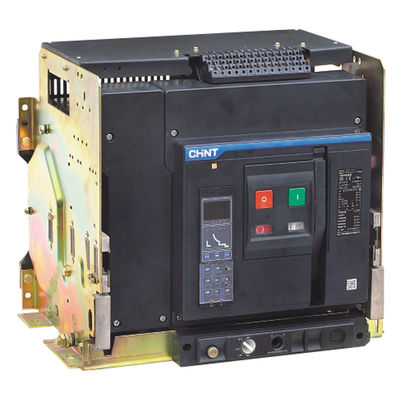

قاطع دارة الهواء منخفض الجهد من سلسلة NXA 3 أقطاب 1600 أمبير ACB
قاطع دائرة
حجم الإطار (أ): 1600 ، 2000 ، 3200 ، 4000
قدرة التكسير: N ، S ، H
الجهد المقنن Ue (VAC): 380/400/415
عدد الأعمدة: 3P ، 4P
طريقة التثبيت: نوع السحب ، النوع الثابت
نوع الأسلاك: اتصال خلفي أفقي
التشغيل
ظروف التشغيل والقدرة على التكيف مع البيئة
درجة حرارة التشغيل:
تنطبق الخصائص الكهربائية والميكانيكية على درجة الحرارة المحيطة
من -5 - + 40 ℃.يمكن أن تعمل NXA أيضًا في درجة حرارة محيطة تبلغ -45 درجة مئوية - +70 درجة مئوية (نوع M ،
A type) ، -20 ℃ - + 70 (نوع P ، نوع H ، CD-1) ، يُرى عامل الانحسار في P21-22.
شروط التخزين: تنطبق على -45 درجة مئوية -70 درجة مئوية
يمكن لـ NXA مقاومة التداخل الكهرومغناطيسي التالي
- الجهد الزائد الناتج عن التداخل الكهرومغناطيسي
- الجهد الزائد الناتج عن تداخل البيئة أو نظام توزيع الطاقة
- التفريغ الكهروستاتيكي لموجات الراديو (راديو ، انتركم ، رادار وما شابه)
اجتاز قاطع الدائرة NXA بنجاح اختبار التوافق الكهرومغناطيسي
محددة وفقًا للمعايير التالية (EMC) IEC / EN 60947-2
الملحق و
يمكن أن يضمن الاختبار عدم التعثر الخاطئ وعدم التداخل في وقت التعثر
درجة الحماية:
أمامي IP 20 ، الجانب الآخر IP 00
تحكم ذكي
نوع M (النوع الأساسي)
وظيفة asic: القياس والعرض الحاليين ، وظيفة الحماية LS I & G
نوع (النوع الحالي)
- يشمل جميع وظائف الحماية من النوع M.
- الحماية الحالية غير المتوازنة
نوع P (نوع الطاقة)
- الوظيفة الأساسية ، وظيفة الحماية: L ، S ، I & G
- وظائف قياس القدرة للتيار والجهد والطاقة وما إلى ذلك.
- عرض شاشات الكريستال السائل
النوع H (النوع التوافقي)
- تضم جميع وظائف الحماية والقياس من النوع P.
- القياس والتحليل التوافقي
- وظيفة الاتصال
