تفاصيل المنتج:
|
| اسم: | مؤشر خطأ النفقات العامة | نموذج: | مؤشر خطأ من نوع JYL-KK |
|---|---|---|---|
| تصنيف الجهد: | 6-35 كيلو فولت | نمط العمل: | تلقائي |
| تسليط الضوء: | مؤشر خطأ علوي 35 كيلو فولت,مؤشر خطأ علوي 6 كيلو فولت,مؤشر خطأ الخط العلوي |
||

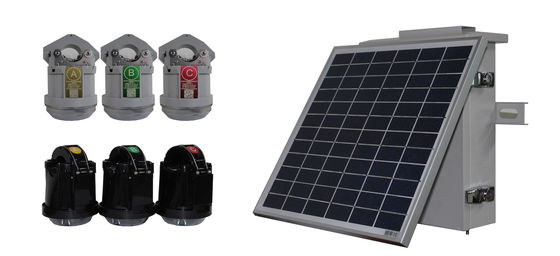

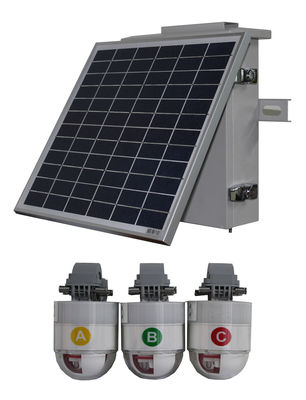

مؤشر خطأ علوي من نوع JYL-KK 6-35 كيلو فولت
مقدمة المنتج
إن معدات المراقبة عبر الإنترنت لخزانة الشبكة الحلقية مناسبة بشكل أساسي للتحول الآلي لخزانة الشبكة الحلقية التقليدية ولوحة المفاتيح.أثناء تحقيق وظيفتين عن بُعد (الإشارات عن بُعد ، والقياس عن بُعد) ، قم باكتشاف وتحديد موقع الدائرة القصيرة والخطأ الأرضي في نفس الوقت ، وتقصير وقت انقطاع التيار الكهربائي ونطاقه.ليس فقط مهمًا لتحسين موثوقية مصدر الطاقة ، ولكن أيضًا تقنية لا غنى عنها لبناء شبكة ذكية.
مزايا
أخذ عينات من خوارزمية التوليف الحالية ذات التسلسل الصفري ، وإلغاء تصميم المحولات التقليدية ذات التسلسل الصفري ، وتوليف تيار التسلسل الصفري عن طريق اكتشاف تسلسل الطور لتحديد الخطأ الأرضي أحادي الطور ، وحل الموقف بشكل فعال حيث لا يكون مناسبًا للتثبيت محول التسلسل الصفري
5A ذاتية التشغيل ، تستخدم وحدة الاستحواذ مادة CT ذات نفاذية مغناطيسية عالية ، جنبًا إلى جنب مع تصميم نظام منخفض الطاقة ، لضمان أن التيار الأساسي 5A يحقق عملية كاملة الوظائف خالية من البطارية ، وتحسين الموثوقية ؛
بدلاً من استخدام مخطط إمداد طاقة البطارية التقليدي لمرة واحدة ، تم اعتماد بنية الطاقة ثلاثية المستويات لإمدادات الطاقة المقطعية والمكثفات الفائقة وبطاريات الليثيوم غير القابلة لإعادة الشحن لضمان التشغيل الموثوق للمعدات ؛
محول التيار الإلكتروني للكشف عن المجال الكهربائي الحالي والأرضي ، لديه خطية كبيرة لبيانات الاختبار ولا يتأثر بقطر السلك ، وبالتالي يضمن دقة الاختبار ؛

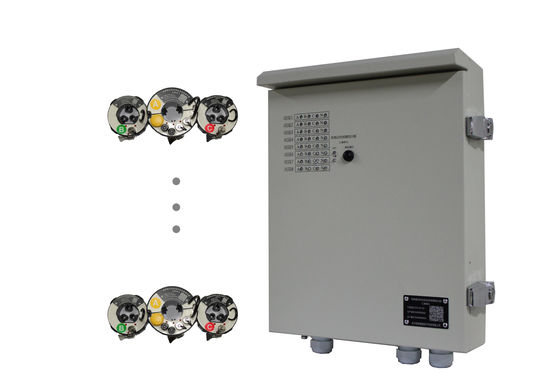

تشير وحدة التجميع إلى حالات الفشل محليًا ومركزياً ، مما يلغي الحاجة إلى تثبيت لوحات العرض في كل فترة زمنية ؛
إن فتحة الطاقة CT مصنوعة من مواد مقاومة للصدأ والتآكل ، تكملها عملية قطع عالية المستوى لضمان أن البيئة الخارجية توفر طاقة كافية للمعدات ؛
يمكن التحكم في كل من وحدة التجميع ووحدة الاستحواذ عن بعد ولاسلكيًا.
المقياس التقني
| العنصر | معامل | |
|
التطبيقات |
الجهد االكهربى | 6 ～ 35 كيلو فولت |
| طريقة التأريض المحايدة | طرق التأريض المختلفة متوفرة | |
| نوع الأسلاك | عازل علوي وأسلاك عارية 35 مم² ～ 300 مم² | |
|
وحدة تجميع امدادات الطاقة |
القوة الرئيسية | PT / CT |
| الطاقة الاحتياطية |
بطارية قابلة لإعادة الشحن: يعتمد فوسفات الحديد الليثيوم أو بطارية الغروانية الحمضية على الضرورة. كل تصميم الأجهزة متوافق لكليهما. |
|
|
اقتناء وحدة امدادات الطاقة |
القوة الرئيسية | خط ذاتي التشغيل (تشغيل كامل الوظائف بقدرة 5 أمبير) |
| الطاقة الاحتياطية | بطارية ليثيوم 3.6 فولت ، 8.5 أمبير | |
| الوقت الذي تستغرقه بطارية supercapacitor> 12 ساعة | ||
| تبديد الطاقة الساكنة | وحدة الاقتناء | ≤40uA |
| وحدة التحصيل | ≤0.2VA | |
| دقة القياس عن بعد | تيار |
0 ～ 200A ، دقة القياس: ± 2A 200A ～ 600A ، دقة القياس: ± 1٪ |
| تردد أخذ العينات | 4096 هرتز | |
| اكتشاف الخطأ | نوع خطأ يمكن التعرف عليه | ماس كهربائى بين المراحل ، مختلف التأريض أحادي الطور |
| عيوب لحظية وأعطال دائمة | ||
| الاعتراف بالحد الأدنى من وقت الاعتراف | 0.2 ثانية | |
|
مؤشر حالة الخط |
إشارة | الصمام الساطع |
| يومض بعد انقطاع التيار | ＞ 2000 ساعة | |
| طريقة إعادة تعيين الخطأ | يمكن ضبط إعادة الضبط التلقائي الموقوت من 1 إلى 48 ساعة | |
| إعادة التشغيل التلقائي وإعادة الضبط اليدوي عن بعد | ||
|
التواصل المحلي |
نطاق التردد | 430 480 ميجا هرتز |
| وسيلة الاتصال | ألياف بصرية بلاستيكية | |
| مسافة الاتصال | ＞ 20 م | |
| الخواص الميكانيكية | وزن | ＜ 2 كجم |
| مستوى الحماية | وحدة الاقتناء IPX7 وحدة التحصيل IPX5 | |
| بيئة العمل | درجة الحرارة | -40 ℃ ～ 70 10٪ ~ |
| رطوبة | 100٪ | |
| خدمة الحياة | التشغيل | ＞ 8 سنوات |
| الوقت الخالي من الفشل (متوسط) |
MTBF≥70000h |
|
