تفاصيل المنتج:
|
| اكتب: | قاطع الدارة الكهربائية | الجهد االكهربى: | 12 كيلو فولت |
|---|---|---|---|
| رقم المرحلة: | 3 | تكرر: | 50/60 هرتز |
| OEM / ODM: | الاستفسار عن طريق البريد الإلكتروني | مصنع: | كنكونج |
| تسليط الضوء: | AC60Hz VCB قواطع دوائر,قواطع دوائر VCB,مجموعة مفاتيح ثلاثية الأطوار |
||
قواطع دوائر VCB ثلاثية الأطوار AC60Hz
مقدمة المنتج

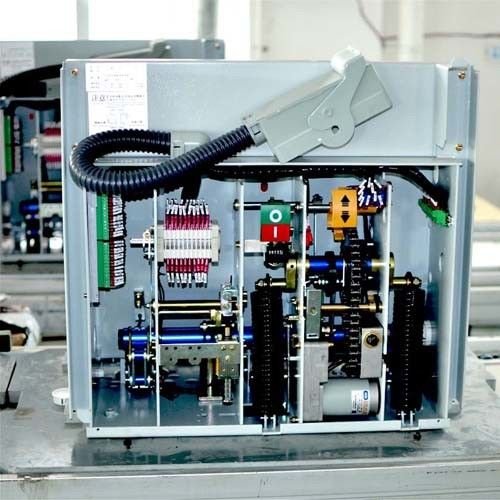

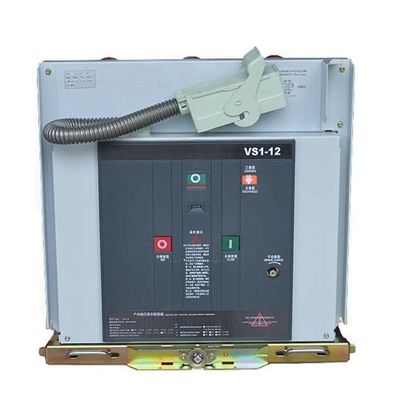

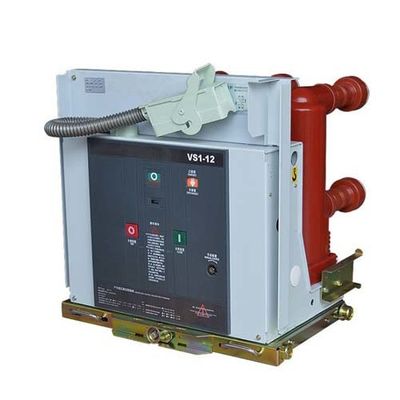

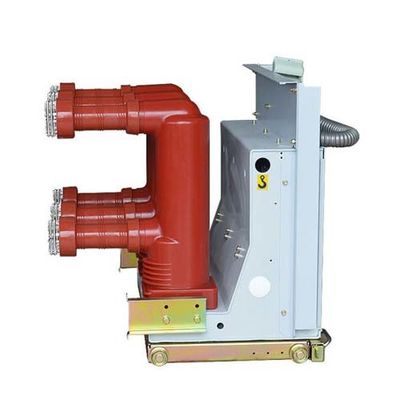

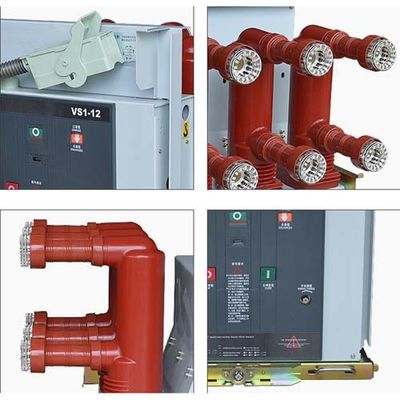

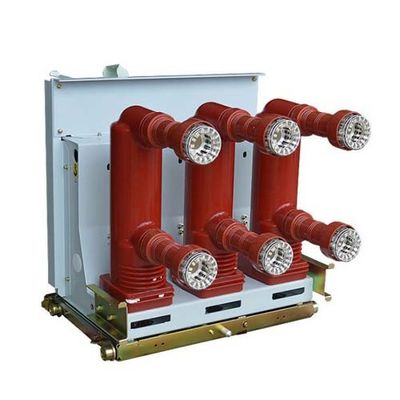

القطب المدمج VS1-Series.قواطع الدائرة الفراغية قابلة للتطبيق على المفاتيح الكهربائية الداخلية 12kV ، ثلاثية الأطوار 50 هرتز ويمكن أن تكون بمثابة وحدات حماية وتحكم لمعدات المحولات الفرعية للمؤسسات الصناعية والتعدين.مع التصميم المعياري والإطار المستقل لآليات التشغيل الزنبركية ، يمكن أن تعمل قواطع الدائرة VS1-Series مع مجموعة المفاتيح المتوسطة والثابتة KYN28.تخضع قواطع الدائرة هذه للتركيب الثابت والتجميع مع الشاحنة كوحدة عربة يدوية
حالة الخدمة العادية
| ارتفاع | ≤ 1000 م | |
| درجة الحرارة المحيطة | الأعلى | + 40 |
| دقيقة | -15 ℃ | |
|
الرطوبة المحيطة: الحد الأقصى لمتوسط الرطوبة |
24 ساعة ≤ 95٪ | |
| شهر واحد ≤ 90٪ | ||
| أقصى ضغط بخار الماء | 24 ساعة 2.2kpa | |
| شهر واحد 1.8kpa | ||
الإشعاع الشمسي لا يكاد يذكر.الاهتزاز من الخارج من المفاتيح الكهربائية وتروس التحكم لا يكاد يذكر.لا يوجد تلوث واضح للهواء المحيط بدخان الغبار أو الغازات المسببة للتآكل أو القابلة للاحتراق أو البخار أو الضباب الدخاني
VS1 المعايير الفنية
| لا. | العنصر | وحدة | معامل | ||||||
| 1 | الفولطية | ك | 12/24 | ||||||
| 2 | تردد مصنف | هرتز | 50 | ||||||
| 3 |
مستوى العزل المقدر |
1 دقيقة قوة تردد تحمل الجهد (rms) |
ك |
42 (من الطور إلى الطور ، من الطور إلى الأرض) 48 (عبر مسافة العزل) |
|||||
| دافع الإضاءة يتحمل الجهد (الذروة) |
75 (طور إلى طور ، طور إلى أرض) 85 (عبر مسافة العزل) |
||||||||
|
4 |
التصنيف الحالي |
أ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | تصنيف كسر التيار الكهربائي |
كا |
20 | 25 | 31.5 | 40 | |||
| 6 | تصنيف الصمود في الوقت القصير الحالي | 20 | 25 | 31.5 | 40 | ||||
| 7 | تصنيف تيار وسم الدائرة القصيرة | 50 | 63 | 80 | 100 | ||||
| 8 | الذروة المقدرة تحمل التيار | 50 | 63 | 80 | 100 | ||||
| 9 | المدة المقدرة للدائرة القصيرة | س | 4 | ||||||
| 10 | تسلسل التشغيل المقدر | O-0.3sO / C-180s-O / C. | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | أوقات كسر تيار الدائرة القصيرة المقنن | مرات | 30/20 مرة (40 كيلو أمبير) | ||||||
| 12 | التحمل الميكانيكي | العمليات | 20000 | ||||||
| 13 | تصنيف واحد مكثف البنك كسر الحالي |
أ |
630 | ||||||
| 14 | تصنيف البنك مكثف ظهر إلى ظهر كسر الحالي | 400 | |||||||
| 15 | تيار كسر خطأ الأرض المزدوجة | 27.4 | |||||||
| 16 | الحد الأقصى المسموح به لتآكل التلامس |
مم |
3 | ||||||
| 17 | التخليص بين جهات الاتصال المفتوحة | 10 ± 1 | |||||||
| 18 | على السكتة الدماغية | 3.5 ± 0.5 | |||||||
| 19 | عدم تزامن فتح وإغلاق 3 مراحل |
آنسة
|
≤2 | ||||||
| 20 | مدة الارتداد لإغلاق الاتصال | ≤2 | |||||||
| 21 | متوسط سرعة الكسر (كسر فوري 6 مم) |
تصلب متعدد
|
1.1 ± 0.2 | ||||||
| 22 | متوسط سرعة صنع | 0.8 ± 0.2 | |||||||
| 23 | صنع الوقت |
آنسة
|
≤ 100 | ||||||
| 24 | الوقت العاجلة | ≤50 | |||||||
|
25 |
مقاومة الدائرة الرئيسية لكل مرحلة |
μΩ |
630 أ | ≤50 | |||||
| 1250 أ | ≤45 | ||||||||
| 1600 أمبير 2000 أمبير | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | اتساع ارتداد كسر الاتصال | مم | ≤2 | ||||||
|
27 |
جهد التشغيل المقدر | جهد التشغيل المقدر (V) AC / DC |
الخامس |
24 * | 110 | 220 | |||
| نطاق جهد التشغيل العادي | الافتتاح: 65٪ -120٪ الجهد المقنن ، في حالة انخفاض الجهد عن 30٪ الجهد المقنن ، لا يسمح بعملية الفتح | ||||||||
| 28 | الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 ، DC110 / 220 | ||||||
| 29 | وقت تخزين الطاقة | س | ≤15 | ||||||
