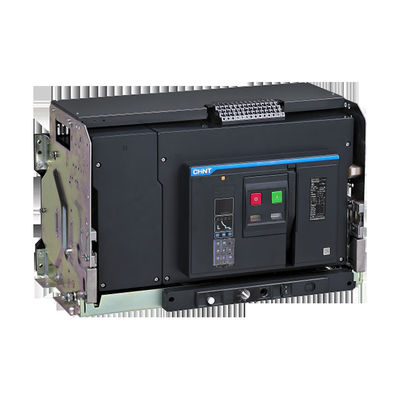

NXA Series ACB CHINT قواطع دوائر أجزاء الجهد المنخفض
قواطع دوائر
قاطع الدائرة من النوع العالمي ، المعروف أيضًا باسم قاطع الدائرة من نوع الإطار ، هو مفتاح ميكانيكي يمكنه صنع التيار وحمله وكسره في ظل ظروف الدائرة العادية ، ويمكنه أيضًا أن يصنع ويحمل وقتًا معينًا وكسر التيار في ظل ظروف دائرة غير طبيعية محددة.الأجهزة الكهربائية.تُستخدم قواطع الدائرة الشاملة لتوزيع الطاقة الكهربائية وحماية الدوائر ومعدات الطاقة من الأحمال الزائدة والجهد المنخفض والدوائر القصيرة وما إلى ذلك.
يحتوي هذا النوع من قواطع الدائرة بشكل عام على إطار فولاذي ، ويتم تثبيت جميع الأجزاء في الإطار.تتميز بسعة كبيرة ، ويمكن تثبيتها بوظائف متعددة لأجهزة التعثر والمزيد من جهات الاتصال المساعدة ، ولديها قدرة تجزئة أعلى واستقرار حراري ، لذلك غالبًا ما تستخدم في الأماكن التي تتطلب قدرة كسر عالية وحماية انتقائية.
سمات
قواطع الدائرة الشاملة الذكية مناسبة للتيار المتردد 50 هرتز ، الفولتية المقدرة 380 فولت ، 660 فولت ، والتيارات المقدرة 200A-6300A في شبكة التوزيع.إنها تستخدم بشكل أساسي لتوزيع الطاقة الكهربائية وحماية الخطوط ومعدات الطاقة من الحمل الزائد ، والجهد المنخفض ، والدارة القصيرة ، والمرحلة الواحدة.يحتوي قاطع الدائرة على مجموعة متنوعة من وظائف الحماية الذكية ، والتي يمكن أن تحقق الحماية الانتقائية ، والعمل الدقيق ، وتجنب انقطاع التيار الكهربائي غير الضروري ، وتحسين موثوقية إمدادات الطاقة.في ظل الظروف العادية ، يمكن استخدامه للتبديل غير المتكرر للخطوط.يمكن استخدام قاطع الدائرة أقل من 1250 أمبير لحماية المحرك من الحمل الزائد وقصر الدائرة في شبكة جهد 380 فولت بتردد 50 هرتز.في ظل الظروف العادية ، يمكن استخدامه أيضًا لبدء تشغيل المحرك بشكل غير متكرر.
حجم الإطار (أ): 1600 ، 2000 ، 3200 ، 4000
قدرة التكسير: N ، S ، H
الجهد المقنن Ue (VAC): 380/400/415
عدد الأعمدة: 3P ، 4P
طريقة التثبيت: نوع السحب ، النوع الثابت
نوع الأسلاك: اتصال خلفي أفقي
التشغيل
ظروف التشغيل والقدرة على التكيف مع البيئة
درجة حرارة التشغيل:
تنطبق الخصائص الكهربائية والميكانيكية على درجة الحرارة المحيطة
من -5 - + 40 ℃.يمكن أن تعمل NXA أيضًا في درجة حرارة محيطة تبلغ -45 درجة مئوية - +70 درجة مئوية (نوع M ،
A type) ، -20 ℃ - + 70 (نوع P ، نوع H ، CD-1) ، يُرى عامل الانحسار في P21-22.
شروط التخزين: تنطبق على -45 درجة مئوية -70 درجة مئوية
يمكن لـ NXA مقاومة التداخل الكهرومغناطيسي التالي
- الجهد الزائد الناتج عن التداخل الكهرومغناطيسي
- الجهد الزائد الناتج عن تداخل البيئة أو نظام توزيع الطاقة
- التفريغ الكهروستاتيكي لموجات الراديو (راديو ، انتركم ، رادار وما شابه)
اجتاز قاطع الدائرة NXA بنجاح اختبار التوافق الكهرومغناطيسي
محددة وفقًا للمعايير التالية (EMC) IEC / EN 60947-2
الملحق و
يمكن أن يضمن الاختبار عدم التعثر الخاطئ وعدم التداخل في وقت التعثر
درجة الحماية:
أمامي IP 20 ، الجانب الآخر IP 00
تحكم ذكي
نوع M (النوع الأساسي)
وظيفة asic: القياس والعرض الحاليين ، وظيفة الحماية LS I & G
نوع (النوع الحالي)
- يشمل جميع وظائف الحماية من النوع M.
- الحماية الحالية غير المتوازنة
نوع P (نوع الطاقة)
- الوظيفة الأساسية ، وظيفة الحماية: L ، S ، I & G
- وظائف قياس القدرة للتيار والجهد والطاقة وما إلى ذلك.
- عرض شاشات الكريستال السائل
النوع H (النوع التوافقي)
- تضم جميع وظائف الحماية والقياس من النوع P.
- القياس والتحليل التوافقي
- وظيفة الاتصال
